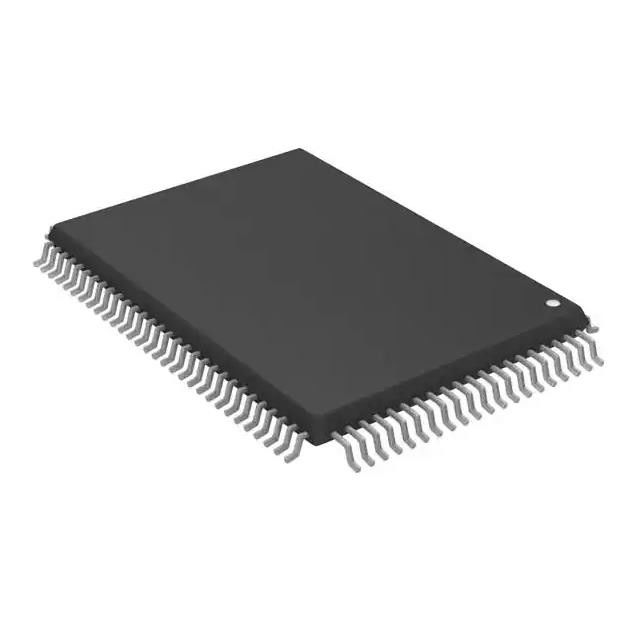

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Dispositivo Lógico Programável Complexo
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | XC9572-10PQ100C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | XC9572-10PQ100C | Tpd do tempo de atraso (1) máximo: | 10 ns |
|---|---|---|---|
| Fonte da tensão - interna: | 4.75V ~ 5.25V | Número de elementos de lógica/blocos: | 4 |
| Número de Macrocells: | 72 | Número de portas: | 1600 |
| Número de I/O: | 72 | Temperatura de funcionamento: | 0°C ~ 70°C (TA) |
| Realçar: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP Dispositivo Lógico Programável Complexo |
||
Descrição de produto
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP E/S 72 0°C ~ 70°C 10 ns
IC CPLD 72MC 10NS 100QFP
O XC9572 é um CPLD de alto desempenho que fornece programação avançada no sistema e recursos de teste para
integração lógica de propósito geral.É composto por oito blocos de função 36V18, fornecendo 1.600 portas utilizáveis com
atrasos de propagação de 7,5 ns.Consulte a Figura 2 para obter uma visão geral da arquitetura.
Características do XC9572-10PQ100C
• Atrasos lógicos pino a pino de 7,5 ns em todos os pinos
• fCNT a 125 MHz
• 72 macrocélulas com 1.600 portas utilizáveis
• Até 72 pinos I/O do usuário
• 5V programável no sistema
- Resistência de 10.000 ciclos de programa/apagamento
- Programar/apagar em toda a tensão comercial e faixa de temperatura
• Arquitetura aprimorada de bloqueio de pinos
• Bloco de função 36V18 flexível
- 90 termos de produtos acionam qualquer uma ou todas as 18 macrocélulas dentro do bloco de funções
- Relógios de termo global e de produto, saída habilita, sinais de ajuste e reset
Especificações deXC9572-10PQ100C
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos Integrados (CIs)
Integrado
CPLDs (Complex Programmable Logic Devices)
|
|
Mfr
|
AMD
|
|
Series
|
XC9500
|
| Pacote | Bandeja |
|
produtos
|
XC9572-10PQ100C
|
|
Digi-Key programável
|
Não verificado
|
|
Tipo programável
|
No sistema programável (mín. 10K ciclos de programa/apagamento)
|
|
Tempo de atraso tpd(1) máx.
|
10 ns
|
|
Fonte de Tensão - Interna
|
4,75V ~ 5,25V
|
|
Número de Elementos/Blocos Lógicos
|
4
|
|
Número de Macrocélulas
|
72
|
|
Número de Portões
|
1600
|
|
Número de E/S
|
72
|
|
Temperatura de operação
|
0°C ~ 70°C (TA)
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote / Estojo
|
100-BQFP
|
|
Pacote de dispositivos do fornecedor
|
100-PQFP (20x14)
|
|
Número do produto base
|
XC9572
|
Outras características deXC9572-10PQ100C
• Amplo suporte IEEE Std 1149.1 de varredura de limites (JTAG)
• Modo de redução de energia programável em cada macrocélula
• Controle de taxa de giro em saídas individuais
• Capacidade de pino de aterramento programável pelo usuário
• Recursos de segurança de padrão estendido para proteção de design
• Saídas de 24 mA de alta potência
• Capacidade de E/S de 3,3 V ou 5 V
• Tecnologia CMOS 5V FastFLASH™ avançada
• Suporta programação paralela de mais de um XC9500 simultaneamente
• Disponível em encapsulamentos PLCC de 44 pinos, PLCC de 84 pinos, PQFP de 100 pinos e TQFP de 100 pinos
alcance (−10 ̊
Classificações Ambientais e de Exportação deXC9572-10PQ100C
com avck-
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Não compatível com RoHS |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Recursos adicionaisde XC9572-10PQ100C
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Outros nomes | 122-1174 |
| Pacote padrão | 66 |
