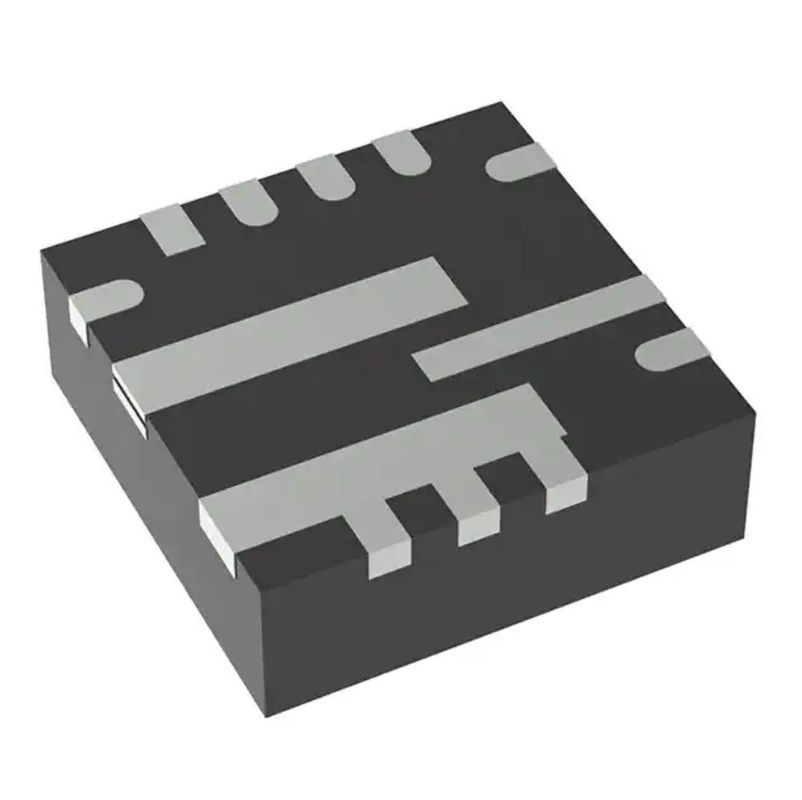

500kHz 6A Dip Soquete IC ICs de gerenciamento de energia TPS56637RPAR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS56637RPAR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída: | 6A | Frequência - interruptor: | 500kHz |
|---|---|---|---|
| Retificador síncrono: | Sim | Temperatura de funcionamento: | -40°C ~ 150°C (TJ) |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 10-PowerVFQFN |
| Pacote do dispositivo do fornecedor: | 10-VQFN-HR (3x3) | Número baixo do produto: | TPS56637 |
| Realçar: | Soquete IC Dip 500kHz 6A,CIs de gerenciamento de energia de 500kHz,TPS56637RPAR |
||
Descrição de produto
TPS56637RPAR Dip Ic Sockets Ic Power Management 296-Tps56637rpardkr-Nd
Buck Switching Regulator IC Positivo Ajustável 0,6V 1 Saída 6A 10-PowerVFQFN
Especificações de TPS56637RPAR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação DC DC | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Função | Demitir-se |
| Configuração de saída | Positivo |
| Topologia | bode |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Tensão - Entrada (Min) | 4,5V |
| Tensão - Entrada (Máx.) | 28V |
| Tensão - Saída (Mín/Fixa) | 0,6V |
| Tensão - Saída (Máx.) | 13V |
| Atual - Saída | 6A |
| Frequência - Comutação | 500kHz |
| Retificador Síncrono | Sim |
| Temperatura de operação | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 10-PowerVFQFN |
| Pacote de dispositivos do fornecedor | 10-VQFN-HR (3x3) |
| Número do produto base | TPS56637 |
Características deTPS56637RPAR
• Faixa de tensão de entrada de 4,5 V a 28 V
• Faixa de tensão de saída de 0,6 V a 13 V
• Corrente de saída contínua máxima de 6-A
• MOSFETs integrados de 26 mΩ e 12 mΩ
• Tensão de Referência de 0,6-V ±1%
• Modo de controle D-CAP3™ para transientes rápidosresposta
• Eco-mode™ e FCCM (contínuo forçadomodo de condução) selecionável para carga leveoperação através do pino MODE
• Partida suave interna de 2 ms
• Função de descarga de saída integrada
• Frequência de comutação de 500 kHz
• Indicador de potência boa para monitorar a tensão de saída
• Ciclo a ciclo acima do limite de corrente
• Proteções não travadas para UV, OV, OT eUVLO
• Junção operacional de –40°C a +150°Ctemperatura
• HotRod™ QFN pequeno de 10 pinos de 3,0 mm × 3,0 mmPacote
• Disponível no WEBENCH® Power Designer paracriar designs personalizados
FormuláriosdeTPS56637RPAR
• Sistemas empresariais: impressoras multifuncionais,armazenar
• Eletrônicos pessoais: TVs, alto-falantes, decodificadorescaixa,eletrônicos portáteis
• Aplicações industriais: ponto eletrônico deoferta,automação e controle de fábrica, acionamentos de motores
• Finalidades gerais para barramento de força de 12 V, 19 V, 24 Vfornecer
Classificações Ambientais e de Exportação deTPS56637RPAR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
