20SOIC Flip Flop IC 8 bits borda positiva MC74LCX374DWR2G
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | onsemi |
| Certificação: | Original |
| Número do modelo: | MC74LCX374DWR2G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | MC74LCX374DWR2G | Número de bocados pelo elemento: | 8 |
|---|---|---|---|
| Frequência de pulso de disparo: | 150 megahertz | Tensão - fonte: | 2V ~ 3.6V |
| Fonte da fonte da tensão: | Única fonte | Atual - quieto (Iq): | µA 10 |
| Capacidade entrada: | -40°C ~ 85°C (TA) | ||
| Realçar: | 20SOIC Flip Flop IC,Flip Flop IC 8 bits,MC74LCX374DWR2G |
||
Descrição de produto

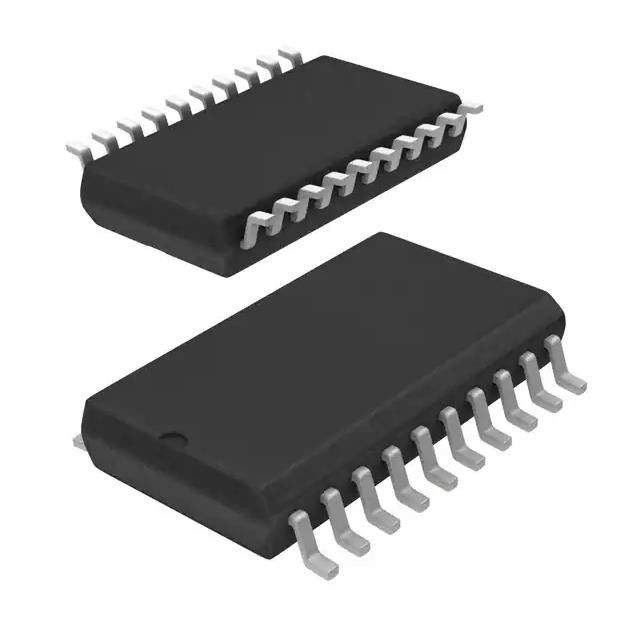

MC74LCX374DWR2G IC flip-flop 1 elemento tipo D 8 bits borda positiva 20-SOIC
Flip Flop 1 elemento D-Type 8 bits borda positiva 20-SOIC (0,295", 7,50 mm de largura)
O MC74LCX374 é um flip-flop tipo D octal não inversor de alto desempenho, operando de uma fonte de alimentação de 2,3 a 3,6 V.Alto
As entradas compatíveis com impedância TTL reduzem significativamente a carga atual para os drivers de entrada, enquanto as saídas compatíveis com TTL oferecem melhor
desempenho de ruído de comutação.Uma especificação VI de 5,5 V permite que as entradas do MC74LCX374 sejam controladas com segurança por dispositivos de 5 V.
Características deMC74LCX374DWR2G
• Projetado para operação VCC de 2,3 a 3,6 V
• Tolerante a 5 V − Capacidade de Interface com Lógica TTL de 5 V
• Suporta inserção e retirada ao vivo
• A especificação IOFF garante alta impedância quando VCC = 0 V
• Compatível com LVTTL
• Compatível com LVCMOS
• Dissipador de saída balanceada de 24 mA e capacidade de fonte
• Corrente de alimentação estática próxima de zero em todos os três estados lógicos (10 A) reduz substancialmente os requisitos de energia do sistema
• Desempenho de travamento superior a 500 mA
• Desempenho ESD:
* Modelo de corpo humano > 2000 V
* Modelo da máquina >200 V
• Prefixo NLV para aplicações automotivas e outras que exigem requisitos exclusivos de mudança de local e controle;
Qualificado AEC-Q100 e compatível com PPAP
• Esses dispositivos são isentos de Pb, isentos de halogênio/livres de BFR e são compatíveis com RoHS
Especificações deMC74LCX374DWR2G
|
Mfr
|
onsemi
|
|
Series
|
74LCX
|
|
Status do produto
|
Ativo
|
|
Função
|
Padrão
|
|
Tipo
|
Tipo D
|
|
Tipo de saída
|
Tri-Estado, Não Invertido
|
|
Número de elementos
|
1
|
|
Número de bits por elemento
|
8
|
|
Frequência do Relógio
|
150 MHz
|
|
Max Propagation Delay @ V, Max CL
|
8,5ns @ 3,3V, 50pF
|
|
Tipo de gatilho
|
Vantagem Positiva
|
|
Corrente - Saída Alta, Baixa
|
24mA, 24mA
|
|
Tensão - Fornecimento
|
2V ~ 3,6V
|
|
Atual - Quiescente (Iq)
|
10 µA
|
|
Capacitância de entrada
|
7 pF
|
|
Temperatura de operação
|
-40°C ~ 85°C (TA)
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote de dispositivos do fornecedor
|
20-SOIC
|
|
Pacote / Estojo
|
20-SOIC (0,295", 7,50 mm de largura)
|
|
Número do produto base
|
74LCX374
|
alcance (−10 ̊
Classificações Ambientais e de Exportação
com avck-
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
