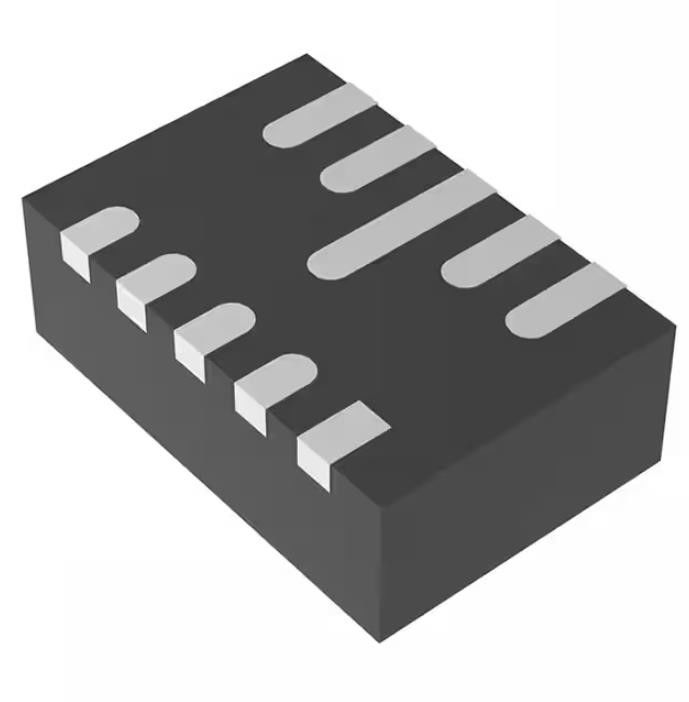

positivo de 2.1MHz 2A Buck Boost Regulator IC TPS63802DLAT ajustável
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS63802DLAT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Tensão - entrada (minuto): | 1.3V |
|---|---|---|---|
| Tensão - entrada (máximo): | 5.5V | Tensão - saída (minuto/fixado): | 1.8V |
| Tensão - saída (máxima): | 5,2V | Atual - saída: | 2A |
| Frequência - interruptor: | 2.1MHz | Retificador síncrono: | Sim |
| Realçar: | 2A Buck Boost Regulator IC,2.1MHz Buck Boost Regulator IC,TPS63802DLAT |
||
Descrição de produto
296-Tps63802dlatct-Nd da gestão do poder do interruptor de alimentação CI CI de TPS63802DLAT
Saída 1.8V 1 2A 10-VFDFN ajustável positiva de IC do regulador de interruptor do Fanfarrão-impulso
Especificações de TPS63802DLAT
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Função | Elevador/abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão-impulso |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 1.3V |
| Tensão - entrada (máximo) | 5.5V |
| Tensão - saída (minuto/fixado) | 1.8V |
| Tensão - saída (máxima) | 5.2V |
| Atual - saída | 2A |
| Frequência - interruptor | 2.1MHz |
| Retificador síncrono | Sim |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 10-VFDFN |
| Pacote do dispositivo do fornecedor | 10-VSON-HR (3x2) |
| Número baixo do produto | TPS63802 |
Características de TPS63802DLAT
• Escala de tensão entrada: 1,3 V a 5,5 V
– Tensão de entrada do dispositivo > 1,8 V para a partida
• Escala da tensão da saída: 1,8 V a 5,2 V (ajustáveis)
• corrente de saída 2-A para VI o ≥ 2,3 V, Vo = 3,3 V
• Eficiência elevada sobre a escala inteira da carga
– 11-µA que opera a corrente quieta
– Modo de economia de energia e seleção de modo para PWM-modo forçado
• Arquitetura atual máxima do modo do fanfarrão-impulso
– Pontos de transição definidos entre o fanfarrão, buckboost, e para impulsionar modos de operação
– Operação atual dianteira e reversa
– Partida em saídas pre-inclinadas
• Segurança e características robustas da operação
– Começo macio integrado
– Temperatura excessiva e sobretensão-proteção
– Função verdadeira da parada programada com desconexão da carga
– Limite atual dianteiro e inverso
• Tamanho pequeno da solução de 21,5 mm2
– Pacote minúsculo de SON/DFN (similar a QFN)
– Indutor 0.47-µH pequeno
– Trabalhos com um capacitor mínimo da saída 22-µF
• Crie projetam usando o TPS63802 com o desenhista do poder de WEBENCH®
Aplicações de TPS63802DLAT
• Pre-regulador do sistema (seguimento e telemática, posição portátil, domótica, de rede do IP câmera)
• regulamento da Ponto--carga (sensor prendido, adaptador do porto/cabo e dongle, fechamento esperto eletrônico, IoT)
• Fonte do apoio de bateria (medidor da eletricidade, concentrador de dados, medidor da qualidade do poder)
• Módulos termoelétricos da fonte do dispositivo (TÉCNICO, ótico)
• Estabilizador e conversor de uso geral da tensão
Classificações ambientais & da exportação de TPS63802DLAT
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
