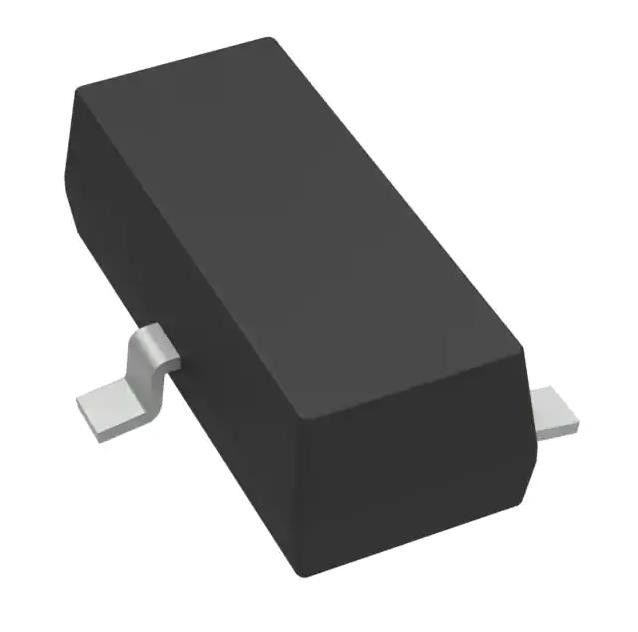

gestão CI TLV431BQDBZR SOT23-3 do poder de 1.24V 6V 15mA
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | TLV431BQDBZR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da saída: | ajustável | Tensão - saída (minuto/fixado): | 1.24V |
|---|---|---|---|
| Tensão - saída (máxima): | 6 V | Atual - saída: | 15 miliampères |
| Tolerância: | ±0.5% | Atual - cátodo: | 100 µA |
| Realçar: | gestão CI do poder 15mA,gestão CI do poder de 1.24V 6V,TLV431BQDBZR |
||
Descrição de produto
A gestão CI VREF do poder de TLV431BQDBZR DESVIA O ajuste 0,5% SOT23-3 1.24V 6V 15 miliampères
O dispositivo TLV431 é 3 de baixa voltagem uma referência ajustável terminal da tensão com térmico especificado
estabilidade sobre variações da temperatura industriais e comerciais aplicáveis.
Especificações de TLV431BQDBZR
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos integrados (CI)
Gestão do poder (PMIC)
Referência da tensão
|
|
Mfr
|
Texas Instruments
|
|
Série
|
-
|
|
Produto
|
TLV431BQDBZR
|
|
Tipo da referência
|
Derivação
|
|
Tipo da saída
|
Ajustável
|
|
Tensão - saída (minuto/fixado)
|
1.24V
|
|
Tensão - saída (máxima)
|
6 V
|
|
Atual - saída
|
15 miliampères
|
|
Tolerância
|
±0.5%
|
|
Coeficiente de temperatura
|
-
|
|
Ruído - 0.1Hz a 10Hz
|
-
|
|
Ruído - 10Hz a 10kHz
|
-
|
|
Tensão - entrada
|
-
|
|
Atual - fonte
|
-
|
|
Atual - cátodo
|
µA 100
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TA)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Pacote do dispositivo do fornecedor
|
SOT-23-3
|
|
Número baixo do produto
|
TLV431
|
Características de TLV431BQDBZR
• Operação de baixa voltagem, VREF = 1,24 V
• Tensão ajustável da saída, Vo = VREF a 6 V
• Tolerâncias da tensão da referência em 25°C
– 0,5% para TLV431B
– 1% para TLV431A
– 1,5% para TLV431
• Tração típica da temperatura
– 4 milivolt (0°C a 70°C)
– 6 milivolt (– 40°C a 85°C)
– 11 milivolt (– 40°C a 125°C)
• Baixa corrente operacional do cátodo, µA 80 típico
• impedância típica da saída 0.25-Ω
• O pacote SC-70 Ultra-pequeno oferece 40% menor
Pegada do que SOT-23-3
• Veja TLVH431 e TLVH432 para:
– VKA mais largo (1,24 V a 18 V) e a IK (80 miliampères)
– Pacote SOT-89 adicional
– Pinouts múltiplo para os pacotes SOT-23-3 e SOT-89
• Nos produtos complacentes a MIL-PRF-38535, todos os parâmetros são testados salvo disposição em contrário. Em todos produtos restantes, o processamento da produção não inclui necessariamente o teste de todos os parâmetros.
aplicações de TLV431BQDBZR
• Tensão ajustável e prover atual
• Regulamento lateral secundário no Flyback SMPSs
• Substituição de Zener
• Monitoração de tensão
• Comparador com referência integrada
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
