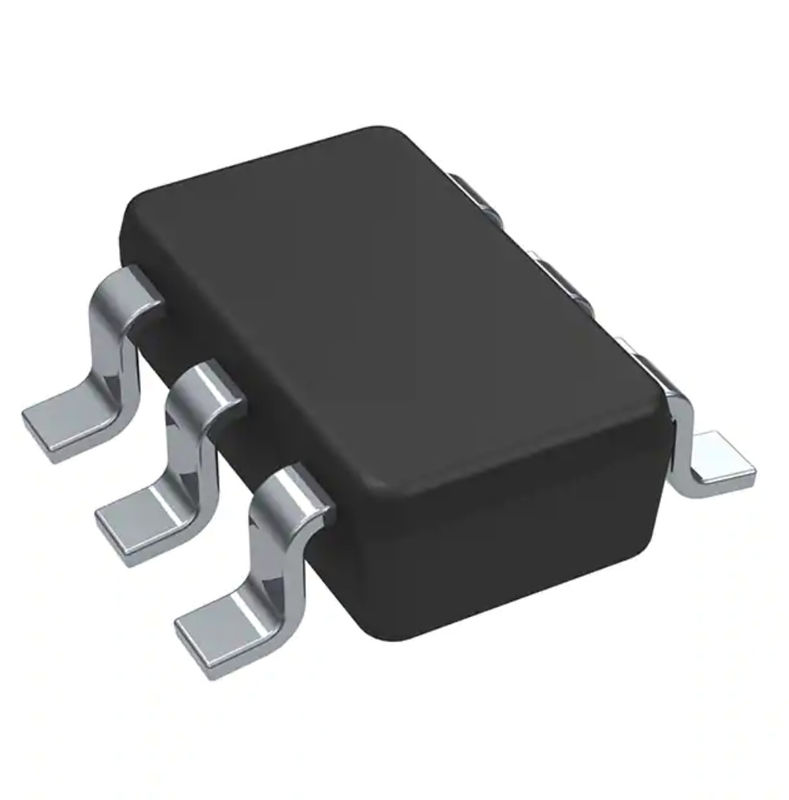

soquete IC TPS560430YQDBVRQ11 Buck Regulator IC do mergulho de 600mA 2.1MHz
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS560430YQDBVRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída: | 600mA | Frequência - interruptor: | 2.1MHz |
|---|---|---|---|
| Retificador síncrono: | Sim | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | SOT-23-6 |
| Pacote do dispositivo do fornecedor: | SOT-23-6 | Número baixo do produto: | TPS560430 |
| Realçar: | TPS560430YQDBVRQ11,soquete IC do mergulho 2.1MHz,soquete do mergulho de 600mA 2.1MHz |
||
Descrição de produto
TPS560430YQDBVRQ11 gestão do poder dos soquetes CI do mergulho CI
Saída 1V 1 600mA SOT-23-6 ajustável do positivo de Buck Switching Regulator IC
Especificações de TPS560430YQDBVRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 4V |
| Tensão - entrada (máximo) | 36V |
| Tensão - saída (minuto/fixado) | 1V |
| Tensão - saída (máxima) | 36V |
| Atual - saída | 600mA |
| Frequência - interruptor | 2.1MHz |
| Retificador síncrono | Sim |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | SOT-23-6 |
| Pacote do dispositivo do fornecedor | SOT-23-6 |
| Número baixo do produto | TPS560430 |
Características de TPS560430YQDBVRQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou
- Categoria 1 da temperatura: – 40°C à variação da temperatura 125°C de funcionamento ambiental
- Nível 2 da classificação do ESD HBM
- Nível C5 da classificação do ESD CDM
• Configurado para aplicações automotivos ásperas
– Escala de tensão entrada: 4 V a 36 V
– corrente de saída 600-mA contínua
– Mínimo interruptor-no tempo: 60 ns
– Frequência 2.1MHz fixa
– ciclo de dever máximo de 98%
– Partida do apoio com saída pre-inclinada
– Procurar um caminho mais curto a proteção com modo do soluço
– referência da tensão da tolerância de ±0.5% na temperatura ambiente
– Precisão para permitir
• Tamanho e acessibilidade pequenos da solução
– Correção síncrono integrada
– Compensação interna para a acessibilidade
– Pacote SOT-23-6
• Dois modos no pacote compatível do pino-à-pino
– PFM e opções forçadas de PWM (FPWM)
• Crie projetam usando o TPS560430-Q1 com o desenhista do poder de WEBENCH®
Aplicações de TPS560430YQDBVRQ1
• Câmera
• Carregador a bordo
• Unidade principal automotivo
• Carregador de USB
• Fontes de alimentação largas de uso geral de VIN
Classificações ambientais & da exportação de TPS560430YQDBVRQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
