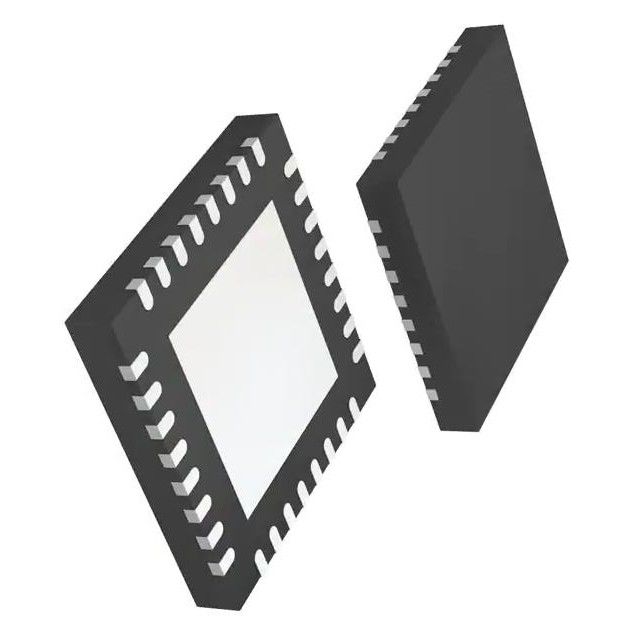

LMH1208RTVR 32-WQFN Driver de vídeo IC Serial AES10 DVB-ASI SMPTE
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | TI |
| Certificação: | Original |
| Número do modelo: | LMH1208RTVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | LMH1208RTVR | Padrões: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| Tensão - fonte: | 2.375V ~ 2.625V | Única fonte: | 2.5-V |
| Montando o tipo: | Montagem de superfície | Consumo de potência: | 25 mW (típicos) |
| Temperatura de funcionamento: | −40°C a 85°C | ||
| Destacar: | LMH1208RTVR,32-WQFN Driver de vídeo IC,AES10 DVB-ASI SMPTE |
||
Descrição de produto
Driver de vídeo LMH1208RTVR IC Serial AES10 DVB-ASI SMPTE 32-WQFN
Pacote de driver de vídeo IC serial AES10, DVB-ASI, SMPTE 32-WQFN (5x5)
O dispositivo LMH1208 é um driver de cabo de saída dupla 12G UHD-SDI de baixa potência.Ele suporta taxas de vídeo SMPTE de até 11,88 Gbps, permitindo vídeo UHD para aplicativos 4K/8K.A saída equalizada adicional do driver de 100 Ω no lado do host pode ser usada para fins de monitoramento ou distribuição de sinal.
Especificações do LMH1208RTVR
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos Integrados (CIs)
Linear
Processamento de vídeo
|
|
Mfr
|
Instrumentos Texas
|
|
Series
|
-
|
| Pacote | fita e carretel |
|
Status do produto
|
Ativo
|
|
Função
|
Motorista
|
|
Formulários
|
Vídeo profissional
|
|
Padrões
|
AES10, DVB-ASI, SMPTE
|
|
Interface de controle
|
Serial
|
|
Tensão - Fornecimento
|
2,375V ~ 2,625V
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote / Estojo
|
32-WFQFN Almofada exposta
|
|
Pacote de dispositivos do fornecedor
|
32-WQFN (5x5)
|
|
Número do produto base
|
LMH1208
|
Características do LMH1208RTVR
• Suporta ST-2082-1 (12G), ST-2081-1 (6G), ST424 (3G), ST-292 (HD) e ST-259 (SD)
• Compatível com DVB-ASI e AES10 (MADI)
• Drivers de cabo de saída diferencial duplo
• Terminação de 75 Ω no chip e rede de compensação de perda de retorno
• Saída de loopback de 100 Ω equalizada do lado do host
• Controle de taxa de variação programável em saídas de 75-Ω
• Pré-ênfase programável e amplitude de saída em saídas de 75-Ω
• Desenfase programável e amplitude de saída na saída de 100-Ω
• Inversão de polaridade nas saídas de 75-Ω e 100-Ω
• Economia de energia automática na ausência de sinal de entrada
– Consumo de energia: 25 mW (Típico)
• Controle de desligamento através do pino ENABLE
• Alimentação única de 2,5 V
– Consumo de energia: 200 mW (típico)
• Programável através de pinos, interface SPI ou SMBus
• Faixa de temperatura operacional de –40°C a +85°C
• Pacote WQFN de 5 mm × 5 mm, 32 pinos
alcance (−10 ̊
Classificações Ambientais e de Exportação
com avck-
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICAÇÕES de LMH1208RTVR
• Interface digital serial compatível com SMPTE
• Vídeo UHDTV/4K/8K/HDTV/SDTV
• gateway de mídia IP
• Processamento e edição de vídeo digital
