Gestão CI LM5180NGUR do poder de IC do regulador do Flyback do diodo SMD das tevês
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM5180NGUR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Elevador/abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo e negativo | Topologia: | flyback |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 4.5V | Tensão - entrada (máximo): | 65V |
| Realçar: | Regulador IC do Flyback de SMD,Regulador IC do Flyback do diodo das tevês,LM5180NGUR |
||
Descrição de produto
296-Lm5180ngurtr-Nd da gestão do poder de Smd CI do diodo das tevês de LM5180NGUR
O regulador de interruptor a saída 1.21V 1 8-WDFN ajustável positiva e negativa de IC do Flyback expôs a almofada
Especificações de LM5180NGUR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Função | Elevador/abaixador |
| Configuração de saída | Positivo e negativo |
| Topologia | Flyback |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 4.5V |
| Tensão - entrada (máximo) | 65V |
| Tensão - saída (minuto/fixado) | 1.21V |
| Tensão - saída (máxima) | 42V |
| Atual - saída | - |
| Frequência - interruptor | 10kHz ~ 350kHz |
| Retificador síncrono | Não |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Montando o tipo | Montagem de superfície, flanco Wettable |

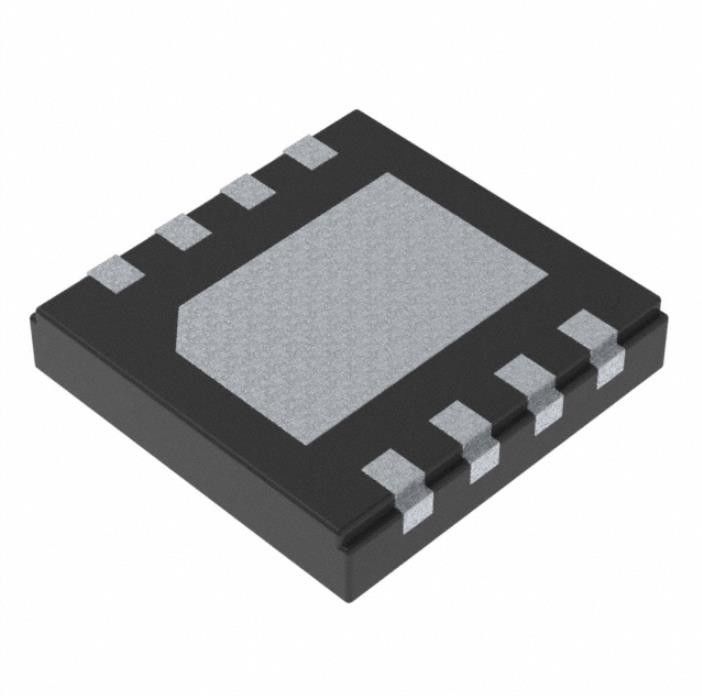

| Pacote/caso | 8-WDFN expôs a almofada |
| Pacote do dispositivo do fornecedor | 8-WSON (4x4) |
| Número baixo do produto | LM5180 |
CARACTERÍSTICAS de LM5180NGUR
• Projetado para aplicações seguras e ásperas
– Escala de tensão de entrada larga de 4,5 V a 65 V com operação para baixo a 3,5 V após a partida
– Solução robusta com o somente um componente que cruza a barreira do isolamento
– precisão regulamentar da saída 1,5% total
– Compensação de temperatura opcional de VOUT
– começo macio interno ou programável da Senhora 6
– UVLO entrado e proteção térmica da parada programada
– proteção da falha da sobrecarga do Soluço-modo
– – 40°C à variação da temperatura da junção de +150°C
• A integração reduz o tamanho e o custo da solução
– Integrou 100-V, MOSFET do poder 0.4-Ω
– Nenhum enrolamento auxiliar do acoplador ótico ou do transformador exigido para o regulamento de VOUT
– Compensação interna do laço
• Operação de grande eficacia do flyback do PSR
– volta-fora Quase-ressonante do MOSFET no BCM
– Corrente quieta da baixa entrada
– Opção diagonal externo para a eficiência melhorada
– Aplicações únicas e da multi-saída
• Ultra-baixas assinaturas conduzidas e irradiadas do IEM
– O interruptor macio evita a recuperação reversa do diodo
– Aperfeiçoado para exigências do IEM de CISPR 32
• Crie um projeto feito sob encomenda do regulador usando o desenhista do poder de WEBENCH®
Aplicações de LM5180NGUR
• Transmissores do campo e atuadores isolados do campo
• trilhos da Multi-saída para os módulos de entrada análoga
• Movimentações do motor: IGBT e sic fontes da movimentação da porta
• Sistemas de construção da ATAC da automatização
• Fontes isoladas da polarização
Classificações ambientais & da exportação de LM5180NGUR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
