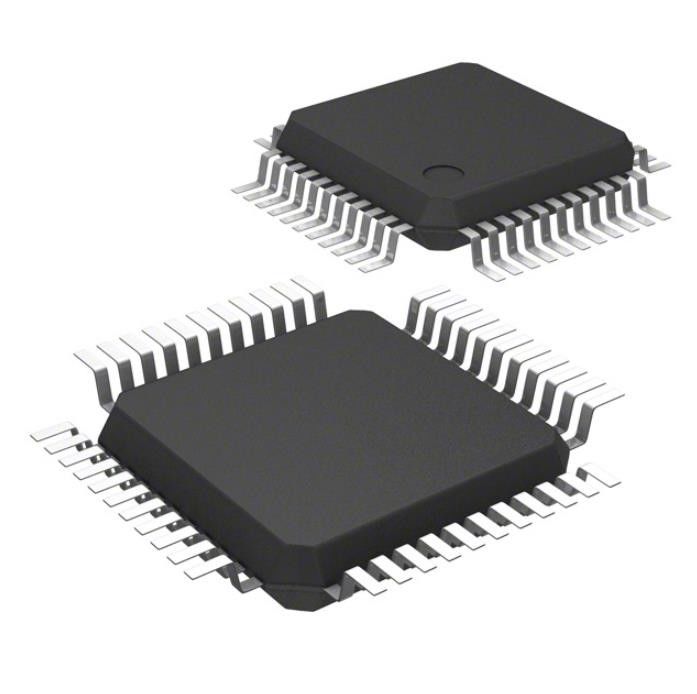

R5F100FJAFP#50 Capacitor de chip de tântalo Ic Mcu 16bit 256kb Flash 44lqfp

Tecnologia de consumo de energia ultrabaixo

• VDD = tensão de alimentação única de 1,6 a 5,5 V

• modo HALT

• modo PARAR

• Modo SNOOZE

Núcleo da CPU RL78

• Arquitetura CISC com pipeline de 3 estágios

• Tempo mínimo de execução da instrução: Pode ser alterado de alta velocidade (0,03125 μs: operação a 32 MHz com oscilador on-chip de alta velocidade) para velocidade ultrabaixa (30,5 μs: operação a 32,768 kHz com relógio do subsistema)

• Espaço de endereço: 1 MB

• Registradores de uso geral: (registrador de 8 bits × 8) × 4 bancos

• RAM no chip: 2 a 32 KB

Código de memória flash

• Memória flash de código: 16 a 512 KB

• Tamanho do bloco: 1 KB

• Proibição de apagar e reescrever blocos (função de segurança)

• Função de depuração no chip

• Autoprogramação (com função de troca de inicialização/função de janela de escudo de flash)

Memória Flash de Dados

• Memória flash de dados: 4 KB a 8 KB

• Operação de fundo (BGO): As instruções podem ser executadas a partir da memória do programa enquanto reescrevem os dados da memória flash.

• Número de regravações: 1.000.000 vezes (TYP.)

• Tensão de regravações: VDD = 1,8 a 5,5 V

Oscilador on-chip de alta velocidade

• Selecione entre 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz e 1 MHz

• Alta precisão: +/- 1,0% (VDD = 1,8 a 5,5 V, TA = -20 a +85°C)

Temperatura ambiente operacional

• TA = -40 a +85°C (A: aplicações de consumo, D: aplicações industriais)

• TA = -40 a +105°C (G: aplicações industriais)

Gerenciamento de energia e função de reinicialização

• Circuito power-on-reset (POR) no chip

• Detector de tensão no chip (LVD) (selecione a interrupção e reinicie em 14 níveis) Controlador DMA (acesso direto à memória)

• 2/4 canais

• Número de clocks durante a transferência entre SFR de 8/16 bits e RAM interna: 2 clocks Multiplicador e divisor/multiplicador-acumulador

• 16 bits × 16 bits = 32 bits (sem sinal ou com sinal)

• 32 bits ÷ 32 bits = 32 bits (sem sinal)

• 16 bits × 16 bits + 32 bits = 32 bits (sem sinal ou com sinal)

interface serial

• SPI simplificado (CSI Nota 1): 2 a 8 canais

• UART/UART (barramento LIN suportado): 2 a 4 canais

• Comunicação I2C/I2C simplificada: 3 a 10 canais

Cronômetro

• temporizador de 16 bits: 8 a 16 canais

• temporizador de intervalo de 12 bits: 1 canal

• Relógio em tempo real: 1 canal (calendário para 99 anos, função de alarme e função de correção do relógio)

• Watchdog timer: 1 canal (operável com o oscilador on-chip dedicado de baixa velocidade) conversor A/D

• Conversor A/D de resolução de 8/10 bits (VDD = 1,6 a 5,5 V)

• Entrada analógica: 6 a 26 canais

• Tensão de referência interna (1,45 V) e temperatura

sensor Nota 2

porta de E/S

• Porta de E/S: 16 a 120 (E/S de dreno aberto N-ch [tensão suportável de 6 V]: 0 a 4, E/S de dreno aberto N-ch [VDD suporta tensão Nota 3/EVDD suporta

tensão Nota 4]: 5 a 25)

• Pode ser definido como dreno aberto N-ch, buffer de entrada TTL e resistor pull-up no chip

• Interface de potencial diferente: pode ser conectado a um dispositivo de 1,8/2,5/3 V

• Função de interrupção de chave no chip

• Controlador de saída de relógio/buzzer no chip

Outros

• Circuito de correção BCD (decimal codificado em binário) no chip Notas 1. Embora a função CSI seja geralmente chamada de SPI, ela também é chamada de CSI neste produto, por isso é referida como tal neste manual.

2. Pode ser selecionado apenas no modo HS (principal de alta velocidade)

3. Produtos com 20 a 52 pinos

4. Produtos com 64 a 128 pinos
