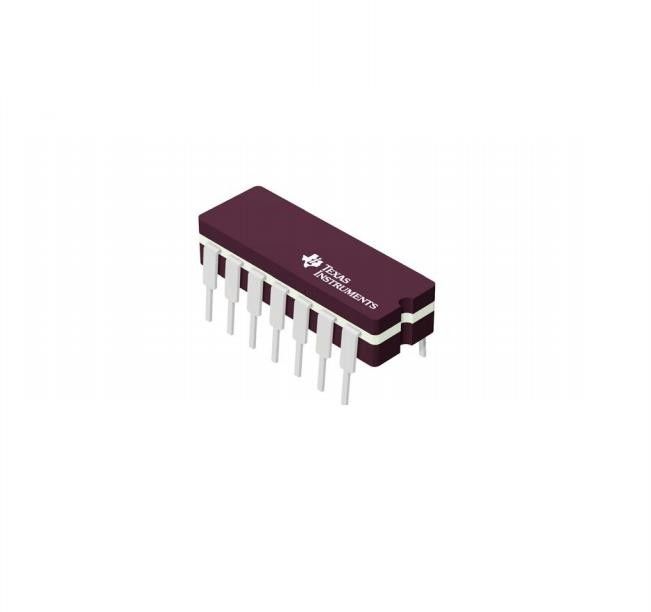

A lógica programável MILITAR lasca 4CH 2 ENTROU 3V a 1 CD4001BF3A
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CD4001BF3A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Modelo: | JM38510/50404BRA | Pacote: | volume |
|---|---|---|---|
| Mfg: | SI | Temperatura: | -55°C ~ 125°C |
| Estado do produto: | Ativo | ||
| Realçar: | Microplaquetas de lógica programáveis MILITARES,Microplaquetas de lógica 4CH programáveis,CD4001BF3A |
||
Descrição de produto
Circuito integrado MILITAR IC Chip Logic 4-CH de CD4001BF3A, 2-INPUT 3-V a 1
NEM canal 14-CDIP de IC 4 da porta
Especificações de CD4001BF3A
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Lógica | |
| Portas e inversores | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tubo |
| Estado do produto | Ativo |
| Tipo da lógica | NEM porta |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Tensão - fonte | 3V ~ 18V |
| Atual - quieto (máximo) | µA 5 |
| Atual - saída alta, baixo | 6.8mA, 6.8mA |
| Nível entrado da lógica - ponto baixo | 1.5V ~ 4V |
| Nível entrado da lógica - alto | 3.5V ~ 11V |
| Max Propagation Delay @ V, CL máximo | 90ns @ 15V, 50pF |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Montando o tipo | Através do furo |
| Pacote do dispositivo do fornecedor | 14-CDIP |
| Pacote/caso | 14-CDIP (0,300", 7.62mm) |
Características de CD4001BF3A
■Atraso de propagação time=60 ns (tipo.) em CL=50pF, VDD=10V
■Entradas protegidas e saídas
■Características de saída mmetrical sy estandardizadas
■100% testedformaximumquiescentcurrentat201 5-V.10-V, e avaliações 15-V paramétricas
■Corrente de entrada máxima de 1μA em 18V sobre a escala completa da pacote-temperatura; nA 100 em 18 V e 25°c
margem do #Noise (sobre a variação da temperatura do pacote completo):
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Cumpre todas as exigências do padrão provisório No.13B de JEDEC, “o forDescriptionof padrão “B” SeriesCMOSDevices” de Specltications
AVALIAÇÕES MÁXIMAS, valores do Absoluto-máximo de CD4001BF3A
ESCALA DA C.C. SUPPLY-VOLTAGE. (VDD)
Refarancad das tensões ao terminal do Vss): - 0.5V to+20V
ESCALA de NPUTvoLTAGE, TODAS AS ENTRADAS: - 0.5V a VDD +05V
DCINPUTCuARENT, AY ONEINPUT: ±10mA
DISSIPAÇÃO DE PODER POR O PACOTE (PALÁDIO)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, lo 200mw de Drnte Lineartys 12mwW/C
DISSIPAÇÃO DO DISPOSITIVO POR O TRANSISTOR DA SAÍDA
FORTA=FULLPACKAGE-TEMPERATURERANGE (TODO O pacote Typee): 100mW
LIGAÇÃO TEMPERATUAE (DURANTE A SOLDA):
No fromcase da polegada ±1/32 da distância 1/16 (1.59±0.79mm) para 10s +265°C máximo
Classificações ambientais & da exportação de CD4001BF3A
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | Não aplicável |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
