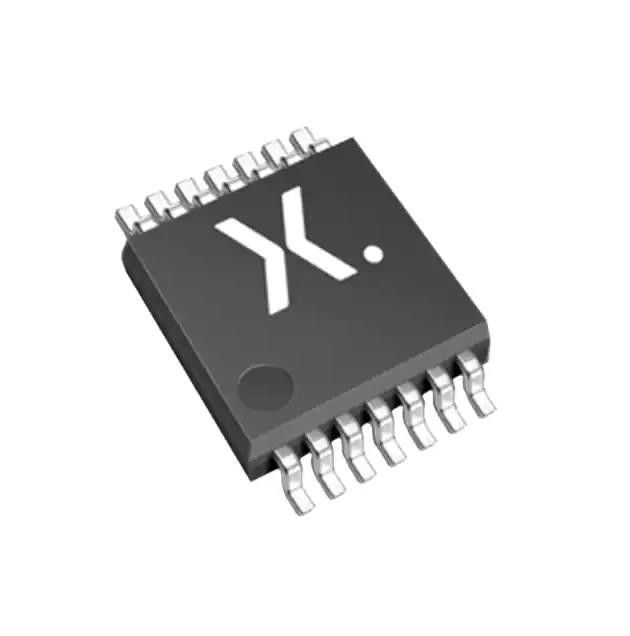

14TSSOP Inverter Porta Lógica IC 74HC32PW 118 4CH 2-INP 4 Canais
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | 74HC32PW, 118 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo de lógica: | OU porta | Número de circuitos: | 4 |
|---|---|---|---|
| Número de entradas: | 2 | Voltagem - Fornecimento: | 2V ~ 6V |
| Corrente - Quiescente (máximo): | µA 2 | Corrente - Alta e baixa potência: | 5.2mA, 5.2mA |
| Nível entrado da lógica - ponto baixo: | 0,5V ~ 1,8V | Nível entrado da lógica - alto: | 1.5V ~ 4.2V |
| Realçar: | 14TSSOP Porta Lógica do Inversor IC,74HC32PW 118 4CH 2-INP,Porta Lógica do Inversor IC 74HC32PW |
||
Descrição de produto
74HC32PW,118 GATE IC OR 4CH 2-INP 14TSSOP Portões e inversores lógicos
OR Gate IC 4 Canal 14-TSSOP
Especificações de 74HC32PW,118
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Nexperia USA Inc. |
| Série | 74HC |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de lógica | Portão OR |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Fornecimento | 2V ~ 6V |
| Corrente - Quiescente (máximo) | 2 μA |
| Corrente - Alta e baixa potência | 5.2mA, 5.2mA |
| Nível de lógica de entrada - baixo | 0.5V ~ 1.8V |
| Nível de lógica de entrada - elevado | 1.5V ~ 4.2V |
| Retardo máximo de propagação @ V, Max CL | 15ns @ 6V, 50pF |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 14-TSSOP |
| Embalagem / Caixa | 14-TSSOP (0,173", 4,40 mm de largura) |
| Número do produto de base | 74HC32 |
Características do74HC32PW,118
• Ampla gama de tensões de alimentação de 2,0 a 6,0 V
• Diminuição de consumo de CMOS
• Alta imunidade ao ruído
• Performance de bloqueio superior a 100 mA por JESD 78 Classe II Nível B
• Cumprir as normas JEDEC:
• JESD8C (2,7 V a 3,6 V)
• JESD7A (2,0 V a 6,0 V)
• Níveis de entrada:
• Para 74HC32: nível CMOS
• Para 74HCT32: nível TTL
• Impedância de saída simétrica
• Retardos de propagação equilibrados
• Proteção ESD:
• HBM JESD22-A114F superior a 2000 V
• MM JESD22-A115-A superior a 200 V
• Opções de pacotes múltiplas
• Especificados entre -40 °C e +85 °C e entre -40 °C e +125 °C
Descrição geralde74HC32PW,118
O 74HC32; 74HCT32 é um quad 2-input OR gate. As entradas incluem diodos de pinça. Isso permite o uso de resistores limitadores de corrente para interfaçar entradas a tensões superiores a VCC.
Classificações ambientais e de exportação de74HC32PW,118
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
