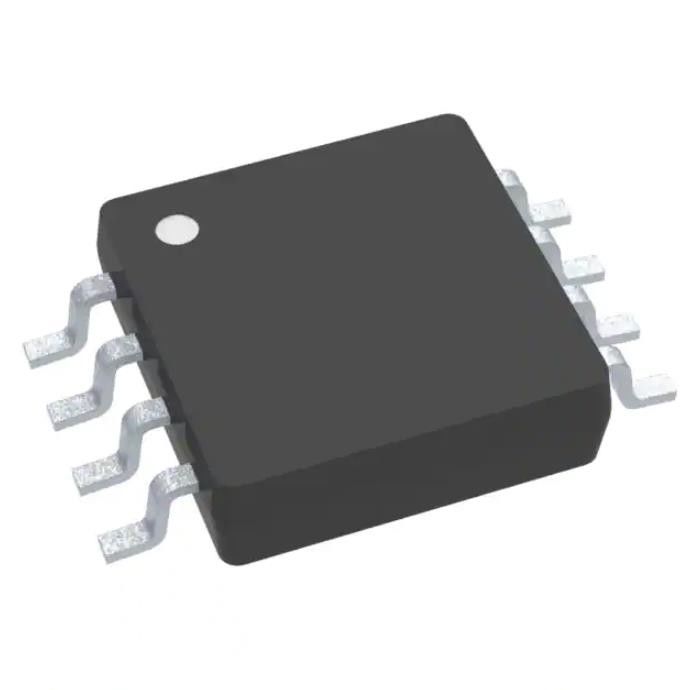

Circuito 8vssop de Chip Capacitor Ic Opamp Vfb 2 do tântalo OPA2836QDGKRQ1
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | OPA2836QDGKRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da saída: | Diferencial, Trilho-à-trilho | Taxa de pântano: | 560V/µs |
|---|---|---|---|
| Produto da largura de banda do ganho: | 118 megahertz | Largura de banda de -3db: | 205 megahertz |
| Atual - polarização entrada: | nA 650 | Tensão - offset entrado: | µV 65 |
| Atual - fonte: | 950µA (canais x2) | Atual - saída/canal: | 50 miliampères |
Descrição de produto
Circuito 8vssop de Chip Capacitor Ic Opamp Vfb 2 do tântalo OPA2836QDGKRQ1
Diferencial do circuito do amplificador de feedback 2 da tensão, Trilho-à-trilho 8-VSSOP
Especificações de OPA2836QDGKRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, ampères OP, amortecedor ampères | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo do amplificador | Feedback da tensão |
| Número de circuitos | 2 |
| Tipo da saída | Diferencial, Trilho-à-trilho |
| Taxa de pântano | 560V/µs |
| Produto da largura de banda do ganho | 118 megahertz |
| Largura de banda de -3db | 205 megahertz |
| Atual - polarização entrada | nA 650 |
| Tensão - offset entrado | µV 65 |
| Atual - fonte | 950µA (canais x2) |
| Atual - saída/canal | 50 miliampères |
| Tensão - período da fonte (minuto) | 2,5 V |
| Tensão - período da fonte (máximo) | 5,5 V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-TSSOP, 8-MSOP (0,118", largura de 3.00mm) |
| Pacote do dispositivo do fornecedor | 8-VSSOP |
| Número baixo do produto | OPA2836 |
CARACTERÍSTICAS de OPA2836QDGKRQ1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C à variação da temperatura 125°C de funcionamento ambiental
– Nível 2 da classificação de HBM do dispositivo
– Nível C6 da classificação do dispositivo CDM
• Baixa potência:
– Tensão de fonte: 2,5 V a 5,5 V
– Corrente quieta: 1 miliampère (tipo)
– Modo do poder-Para baixo: 0,5 tipos do µA)
• Largura de banda: 205 megahertz
• Taxa de pântano: 560 V/µs
• Tempo de elevação: 3 ns (2 VSTEP)
• Tempo de estabelecimento (0,1%): 22 ns (2 VSTEP)
• Ultrapasse o tempo de recuperação: 60 ns
• SNR: 0,00013% (– dBc 117,6) em 1 quilohertz (1 VRMS)
• THD: 0,00003% (– dBc 130) em 1 quilohertz (1 VRMS)
• HD2, HD3: – dBc 85, – dBc 105 em 1 megahertz (2 VPP)
• Ruído da tensão entrada: 4,6 nV/√Hz (f 100 quilohertz)
• Tensão deslocada entrada: µV 65 (400-µV máximo)
• CMRR: DB 116
• Movimentação da corrente de saída: 50 miliampères
• RRO: Saída do Trilho-à-trilho
• Escala de tensão entrada: – 0,2 V a +3,9 V (fonte 5-V)
Aplicações de OPA2836QDGKRQ1
• Acondicionamento de sinal da baixa potência
• Amortecedores entrados audio do CAD
• Baixa potência SAR e motoristas de ΔΣ CAD
• Sistemas portáteis
• Sistemas da baixa potência
• Sistemas do alto densidade
Classificações ambientais & da exportação de OPA2836QDGKRQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
