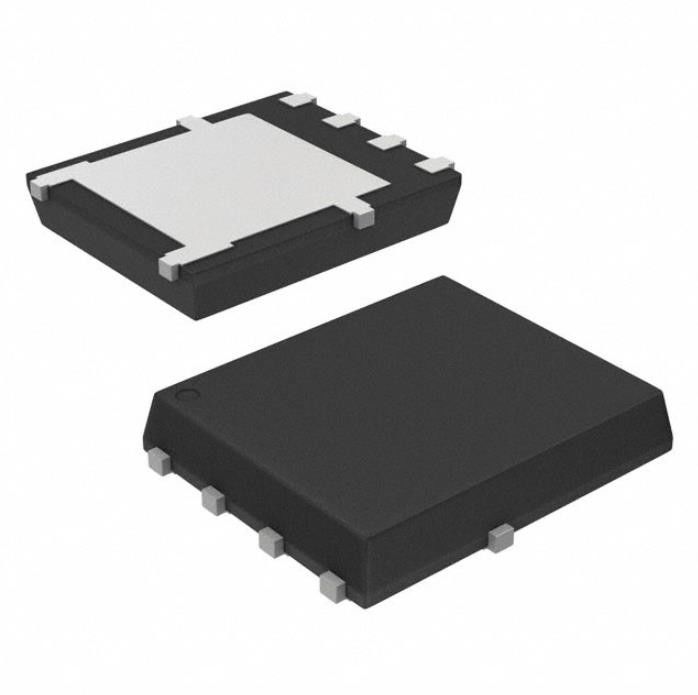

Tântalo Chip Capacitor Mosfet N-Ch 40v 35a/185a 5dfn de NVMFS5C430NWFAFT1G
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | NVMFS5C430NWFAFT1G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo do FET: | N-canal |
|---|---|---|---|
| Tecnologia: | MOSFET (óxido de metal) | Drene à tensão da fonte (Vdss): | 40 V |
| Atual - dreno contínuo (identificação) @ 25°C: | 35A (Ta), 185A (Tc) | Tensão da movimentação (Max Rds On, Min Rds On): | 10V |
| RDS (máximo) @ na identificação, Vgs: | 1.7mOhm @ 50A, 10V | Identificação de Vgs (th) (máximo) @: | 3.5V @ 250µA |
Descrição de produto
Tântalo Chip Capacitor Mosfet N-Ch 40v 35a/185a 5dfn de NVMFS5C430NWFAFT1G
N-canal 40 V 35A (Ta), 185A (Tc) 3.8W (Ta), (Tc) montagem 5-DFN da superfície 106W (5x6) (8-SOFL)
Especificações de NVMFS5C430NWFAFT1G
| TIPO | DESCRIÇÃO |
| Categoria | Produtos de semicondutor discretos |
| Transistor | |
| FETs, MOSFETs | |
| Únicos FETs, MOSFETs | |
| Mfr | onsemi |
| Série | Automotivo, AEC-Q101 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Tipo do FET | N-canal |
| Tecnologia | MOSFET (óxido de metal) |
| Drene à tensão da fonte (Vdss) | 40 V |
| Atual - dreno contínuo (identificação) @ 25°C | 35A (Ta), 185A (Tc) |
| Tensão da movimentação (Max Rds On, Min Rds On) | 10V |
| RDS (máximo) @ na identificação, Vgs | 1.7mOhm @ 50A, 10V |
| Identificação de Vgs (th) (máximo) @ | 3.5V @ 250µA |
| Carga da porta (Qg) (máximo) @ Vgs | 47 nC @ 10 V |
| Vgs (máximo) | ±20V |
| Capacidade entrada (Ciss) (máximo) @ Vds | 3300 PF @ 25 V |
| Característica do FET | - |
| Dissipação de poder (máxima) | 3.8W (Ta), 106W (Tc) |
| Temperatura de funcionamento | -55°C ~ 175°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote do dispositivo do fornecedor | 5-DFN (5x6) (8-SOFL) |
| Pacote/caso | 8-PowerTDFN, 5 ligações |
| Número baixo do produto | NVMFS5 |
CARACTERÍSTICAS de NVMFS5C430NWFAFT1G
• Pegada pequena (5x6 milímetro) para o design compacto
• Baixo RDS (sobre) para minimizar perdas da condução
• Baixo QG e capacidade para minimizar o motorista Losses
• Opção Wettable do flanco do − de NVMFS5C430NWF para a inspeção ótica aumentada
• AEC−Q101 qualificou e PPAP capaz
• Estes dispositivos são Pb−Free e são RoHS complacente
Aplicações de NVMFS5C430NWFAFT1G
1. O ambiente de aplicação inteiro impacta os valores da resistência térmica mostrados, não são constantes e são somente válidos para as circunstâncias particulares notáveis.
2. Surface−mounted na placa FR4 que usa uns 650 mm2, 2 onças. Almofada do Cu.
3. A corrente máxima para pulsos contanto que 1 segundo for mais alto mas for dependente da duração do pulso e do ciclo de dever.
Classificações ambientais & da exportação de NVMFS5C430NWFAFT1G
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
