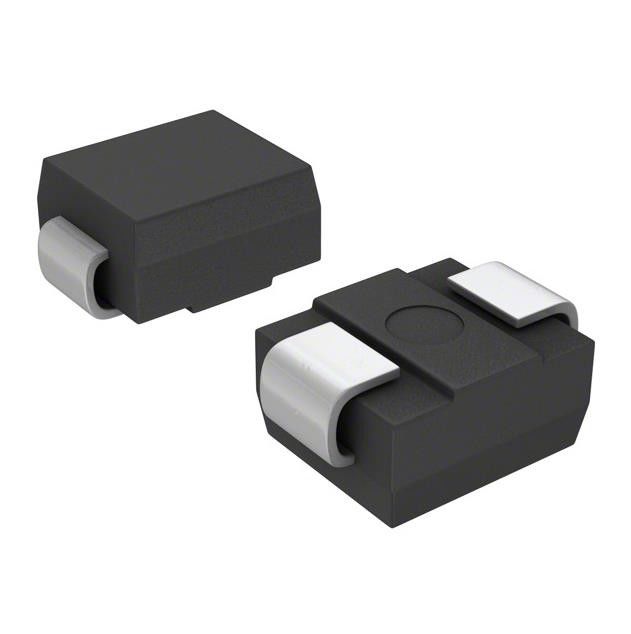

SMBJ20A-E3 / 5B Tântalo Chip Capacitor 32,4 V Clamp 18,5 A Ipp Tvs Diodo
Detalhes do produto:
Lugar de origem: | original |
Marca: | Original |
Certificação: | Original |
Número do modelo: | SMBJ20A-E3 5B |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | Caixa da caixa |
Tempo de entrega: | dias 1-3working |
Termos de pagamento: | T/T |
Habilidade da fonte: | 100.000 |
Informação detalhada |
|||
Número da peça: | SMBJ20A-E3 5B | Canais unidirecionais: | 2 |
---|---|---|---|
Tensão - Isolamento Reverso (Típico): | 20V | Tensão - Quebra (Min): | 22.2V |
Tensão - apertando (máximo) @ a IPP: | 32,4 V | Potência - Pico de Pulso: | 600W |
Temperatura de funcionamento: | -55°C ~ 150°C (TJ) | Tipo: | zener |
Descrição de produto
SMBJ20A-E3 / 5B Tântalo Chip Capacitor 32,4 V Clamp 18,5 A Ipp Tvs Diodo
Pinça 32,4 V 18,5 A Ipp Tvs Diodo Montagem em Superfície DO-214AA (SMBJ)
Características deSMBJ20A-E3 5B
• Pacote de baixo perfil
• Ideal para posicionamento automatizado
• Junção de chip passivado com vidro
• Disponível em unidirecional e bidirecional
• Capacidade de potência de pulso de pico de 600 W com um
Forma de onda de 10/1000 μs, taxa repetitiva
(ciclo de trabalho): 0,01%
• Excelente capacidade de fixação
• Tempo de resposta muito rápido
• Baixa resistência de pico incremental
• Atende ao nível 1 do MSL, conforme J-STD-020, pico máximo de LF
de 260°C
• AEC-Q101 qualificado disponível
- Código de pedido automotivo: base P/NHE3 ou P/NHM3
Especificações deSMBJ20A-E3 5B
produtos
|
SMBJ20A-E3 5B
|
Tipo
|
zener
|
Canais unidirecionais
|
1
|
Tensão - Isolamento Reverso (Típico)
|
20V
|
Tensão - Quebra (Min)
|
22,2 V
|
Tensão - Fixação (Máx) @ Ipp
|
32,4 V
|
Corrente - Pico de Pulso (10/1000µs)
|
18,5A
|
Potência - Pico de Pulso
|
600W
|
Proteção de linha de energia
|
Não
|
Formulários
|
Propósito geral
|
Capacitância @ Frequência
|
-
|
Temperatura de operação
|
-55°C ~ 150°C (TJ)
|
Tipo de montagem
|
Montagem em superfície
|
Pacote / Estojo
|
DO-214AA, SMB
|
Pacote de dispositivos do fornecedor
|
DO-214AA (SMBJ)
|
Número do produto base
|
SMBJ20
|
Classificações Ambientais e de Exportação
ATRIBUTO | DESCRIÇÃO |
---|---|
Status RoHS | Compatível com ROHS3 |
Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
Estado REACH | REACH não afetado |
ECCN | EAR99 |
HTSUS | 8541.10.0080 |
Aplicações deSMBJ20A-E3 5B
Use em proteção eletrônica sensível contra transientes de tensão induzidos por comutação de carga indutiva e iluminação
em ICs, MOSFET, linhas de sinal de unidades de sensores para consumo, computador, industrial e telecomunicações.
