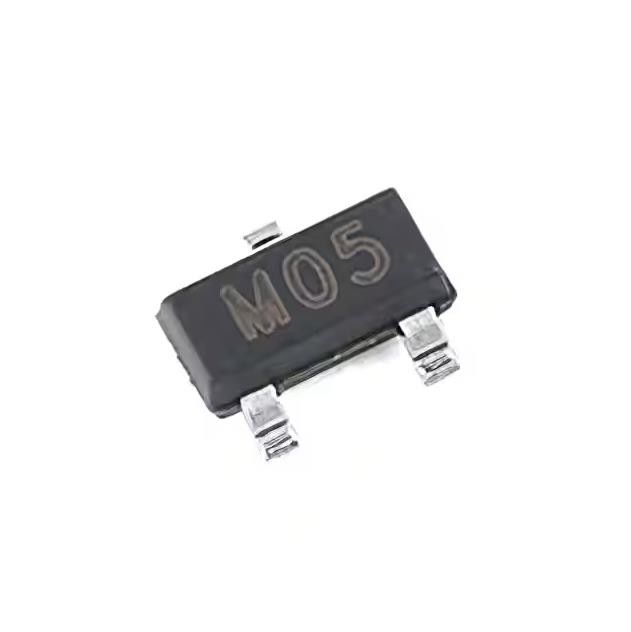

Montagem de superfície SOT-23-3 do diodo das tevês da IPP da braçadeira 17A de SM05.TCT IC 9.8V (8/20µs)
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | SM05.TCT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | SM05.TCT | Canais unidirecionais: | 2 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 5V (máximo) | Tensão - Quebra (Min): | 6V |
| Tensão - apertando (máximo) @ a IPP: | 9.8V | Potência - Pico de Pulso: | 300W |
| Frequência da capacidade @: | 400pF @ 1MHz | Temperatura de funcionamento: | -55°C ~ 125°C (TJ) |
Descrição de produto
Montagem de superfície SOT-23-3 do diodo das tevês da IPP da braçadeira 17A de SM05.TCT IC 9.8V (8/20µs)
Diodo quádruplo unidirecional da proteção da descarga eletrostática da baixa capacidade (ESD)
disposições nos pacotes plásticos Superfície-montados pequenos do dispositivo (SMD) projetados proteger até
quatro linhas de sinal do dano causado pelo ESD e pelos outros transeuntes.
Características de SM05.TCT
300 watts de poder de pulso máximo (t.=8/20us)
Proteção transiente para dados & linhas elétricas a
* IEC 61000-4-2 (ESD) ±15kV (ar), ±8kV (contato)
* IEC 61000-4-4 (EFT) 40A (5/50ns)
* IEC 61000-4-5 (relâmpago) 12A (8/20us)
Protege uma linha bidirecional ou duas linhas unidirecionais
Tensões de funcionamento: 5V, 12V, 15V, 24V e 36V
Baixa tensão de aperto
Tecnologia de circuito integrado da avalancha do silicone
Pacote de JEDEC SOT-23
Avaliação composta moldando da inflamabilidade: UL 94V-0
Marcação: Código de marcação
Empacotamento: Fita e carretel
Revestimento da ligação: Lata do resíduo metálico
RoHS/WEEE complacente
Especificações de SM05.TCT
|
Estado do produto
|
SM05.TCT
|
|
Tipo
|
Zener
|
|
Canais unidirecionais
|
2
|
|
Tensão - suporte isolador reverso (tipo)
|
5V (máximo)
|
|
Tensão - divisão (minuto)
|
6V
|
|
Tensão - apertando (máximo) @ a IPP
|
9.8V
|
|
Atual - pulso máximo (10/1000µs)
|
17A (8/20µs)
|
|
Poder - pulso máximo
|
300W
|
|
Proteção de linha elétrica
|
Não
|
|
Aplicações
|
Uso geral
|
|
Frequência da capacidade @
|
400pF @ 1MHz
|
|
Temperatura de funcionamento
|
-55°C ~ 125°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Pacote do dispositivo do fornecedor
|
SOT-23-3
|
|
Número baixo do produto
|
SM05
|
Classificações ambientais & da exportação
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | RoHS complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
Aplicações de SM05.TCT
Monofones e acessórios celulares
Eletrônica portátil
Controles industriais
Caixa de set-top
Servidores, caderno, e computador de secretária
