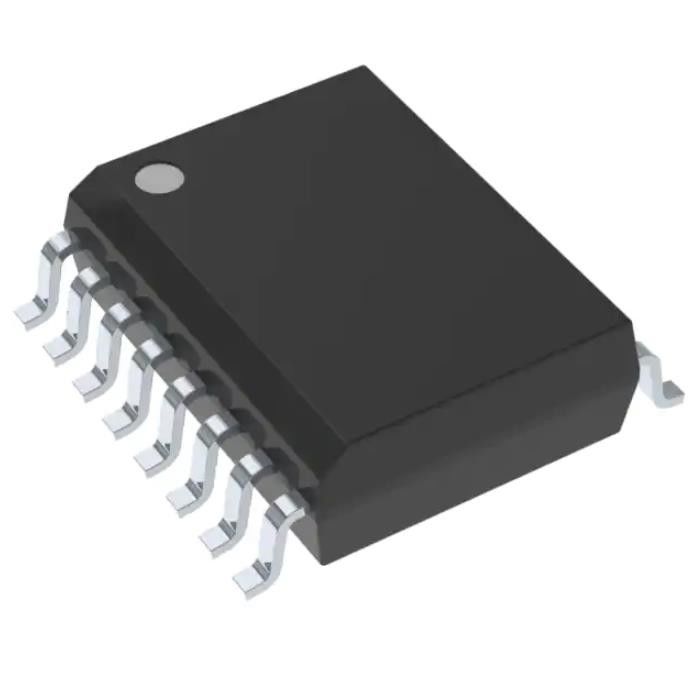

Conversor 3.3v 5v 500mw da C.C. da C.C. do interruptor de alimentação CI de UCC12040DVER 6 semanas
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC12040DVER |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo do estado do produto: | Ativo | Tipo: | Módulo isolado |
|---|---|---|---|
| Número de saídas: | 1 | Tensão - entrada (minuto): | 4.5V |
| Tensão - entrada (máximo): | 5.5V | Tensão - saída 1: | 3.3V, 5V |
| Atual - saída (máxima): | 140mA, 100mA | Poder (watts): | 500 mW |
Descrição de produto
Conversor 3.3v 5v 500mw da C.C. da C.C. do interruptor de alimentação CI de UCC12040DVER 6 semanas
O positivo linear de IC do regulador de tensão fixou 1 saída 100mA SOT-89-3
Especificações de UCC12040DVER
| TIPO | DESCRIÇÃO |
| Categoria | Fontes de alimentação - montagem da placa |
| Conversores da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo | Módulo isolado |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 4.5V |
| Tensão - entrada (máximo) | 5.5V |
| Tensão - saída 1 | 3.3V, 5V |
| Tensão - saída 2 | - |
| Tensão - saída 3 | - |
| Tensão - saída 4 | - |
| Atual - saída (máxima) | 140mA, 100mA |
| Poder (watts) | 500 mW |
| Tensão - isolamento | 3 quilovolts |
| Aplicações | ITE (comercial), laboratório, médico |
| Características | - |
| Temperatura de funcionamento | -40°C ~ 125°C (com Derating) |
| Eficiência | 60% |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-SOIC (0,295", largura de 7.50mm) |
| Tamanho/dimensão | 0,41" L x 0,30" W x 0,10" H (10.3mm x 7.5mm x 2.7mm) |
| Pacote do dispositivo do fornecedor | 16-SOIC |
| Características do controle | Permita, elevação ativa |
| Agência da aprovação | CQC, TUV, UL, VDE |
| Número baixo do produto | UCC12040 |
Características de UCC12040DVER
• Módulo do alto densidade DC/DC com tecnologia integrada aperfeiçoada do transformador
• Escala de tensão entrada: 4,5 V a 5,5 V
• Tensões da saída (selecionáveis): 5,4 V, 5,0 V, 3,7 V, 3,3 V
• Potência de saída: 500 mW
• Eficiência máxima: 60%
• Linha regulamento (típico): 1%
• Regulamento da carga (típico): 1,5%
• Limites do IEM da classe B das reuniões CISPR32 sem grânulos de ferrite em um PWB de 2 camadas
• Modulação de espectro de propagação (SSM)
• Barreira robusta do isolamento:
– Avaliação do isolamento: kVRMS 3
– Capacidade de impulso: kVPK 6,5
– Tensão de trabalho: 850 VRMS
– CMTI (típico): ±100 V/ns
• Procurar um caminho mais curto a recuperação
• Parada programada térmica
• 16 pacote do largo-corpo SOIC do pino com > dispersão e um afastamento de 8 milímetros
• Variação da temperatura prolongada: – 40°C a 125°C
• Certificações relacionados com a segurança:
– Isolamento 5657-VPK básico pelo 0884-11:2017 do VDE V do RUÍDO V - 01
– Isolamento 3000-VRMS para 1 minuto por UL 1577
– Certificação do UL por IEC 60950-1, IEC 62368 - 1 e de extremidade do IEC 60601-1 padrões do equipamento
– Aprovação de CQC por GB4943.1-2011
Aplicações de UCC12040DVER
• Módulos de entrada análoga & de saída do PLC
• Relés de proteção da grade & disjuntores espertos
• Monitores pacientes médicos
• Polarização isolada para isoladores digitais
• Polarização isolada para transceptores de RS-485/RS-422/CAN
• Polarização isolada para a tensão e sensores atuais
Classificações ambientais & da exportação de UCC12040DVER
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
