17mA AEC-Q100 PMIC Automotivo Interruptor ICs TPS65941111RWERQ1
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS65941111RWERQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Série: | Automotivo, AEC-Q100 | Pacote: | Fita & carretel (TR) |
|---|---|---|---|
| Estado do produto: | Ativo | Aplicações: | Automotivo |
| Atual - fonte: | 17mA | Tensão - fonte: | 2.8V ~ 5.5V |
| Temperatura de funcionamento: | -40°C ~ 125°C (TA) | Montando o tipo: | Montagem de superfície, flanco Wettable |
| Realçar: | TPS65941111RWERQ1,AEC Q100 PMIC automotivo,PMIC automotivo 17mA |
||
Descrição de produto
TPS65941111RWERQ1 Chave de alimentação Ics 296-Tps65941111rwerq1tr-Nd

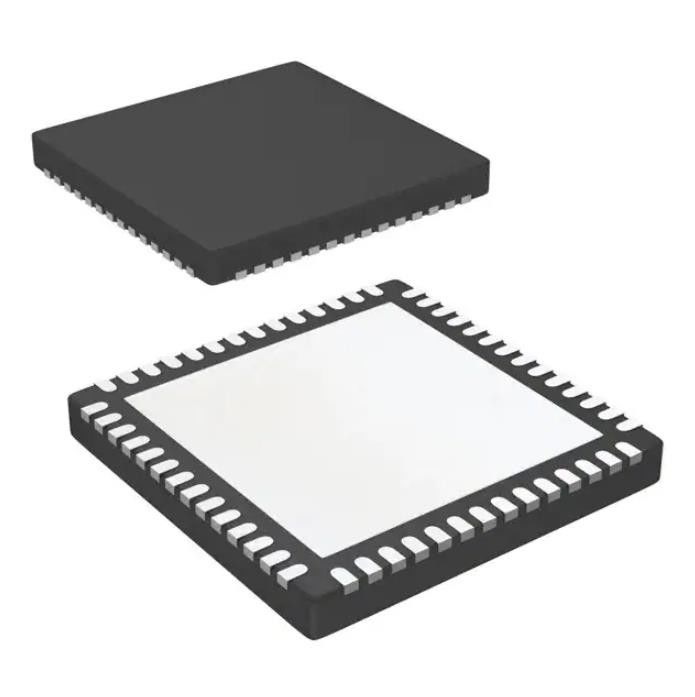

PMIC automotivo 56-VQFNP (8x8)
Especificações de TPS65941111RWERQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Gerenciamento de energia - Especializado | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Status do produto | Ativo |
| Formulários | Automotivo |
| Atual - Fornecimento | 17mA |
| Tensão - Fornecimento | 2,8V ~ 5,5V |
| Temperatura de operação | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem em superfície, flanco molhável |
| Pacote / Estojo | 56-VFQFN Almofada exposta |
| Pacote de dispositivos do fornecedor | 56-VQFNP (8x8) |
| Número do produto base | TPS65941111 |
Características deTPS65941111RWERQ1
• Qualificado para aplicações automotivas
• AEC-Q100 qualificado com os seguintes resultados:
– O dispositivo opera com alimentação de entrada de 3 V a 5,5 V
– Grau de temperatura do dispositivo 1: Faixa de temperatura operacional ambiente de –40°C a +125°C
– Classificação do dispositivo HBM nível 2
– Nível de classificação CDM do dispositivo C4A
• Em conformidade com a segurança funcional
– Desenvolvido para aplicações de segurança funcional
– Documentação disponível para auxiliar no projeto do sistema ISO 26262 até ASIL-D
– Documentação disponível para auxiliar no projeto do sistema IEC 61508 até SIL-3
– Capacidade sistemática até ASIL-D
– Integridade de hardware até ASIL-D
– Monitor de tensão de alimentação de entrada e proteção contra sobretensão
– Monitores de sub/sobretensão e sobrecorrente
monitores em todos os trilhos de alimentação de saída
– Watchdog com gatilho selecionável / modo Q&A
– Dois monitores de sinal de erro (ESMs) com
nível selecionável / modo PWM
– Monitoramento térmico com aviso de alta temperatura e desligamento térmico
– Detecção de erro de integridade de bit (CRC) em registros de configuração interna e memória não volátil (NVM)
• Baixo consumo de energia
– 2 μA de corrente típica de desligamento
– 7 μA típico no modo somente de alimentação de backup
– 20 μA típico no modo de espera de baixa potência
• Cinco reguladores de fonte de alimentação de modo comutado (BUCK) redutores:
– Faixa de tensão de saída de 0,3 V a 3,34 V em etapas de 5, 10 ou 20 mV
– Um com 4 A, três com 3,5 A e um com capacidade de corrente de saída de 2 A
– Capacidade multifásica flexível para quatro BUCKs: até 14 A de corrente de saída de um único trilho
- Proteção contra curto-circuito e sobrecorrente
– Partida suave interna para limitação de corrente de pico
– Frequência de comutação de 2,2 MHz / 4,4 MHz
- Capacidade de sincronizar com a entrada de relógio externo
• Três reguladores lineares low-dropout (LDO) com modo bypass configurável
– Faixa de tensão de saída de 0,6 V a 3,3 V com etapas de 50 mV no modo de regulação linear
FormuláriosdeTPS65941111RWERQ1
• Infotainment automotivo e cluster digital, sistemas de navegação, telemática, eletrônica corporal e iluminação
• Sistema avançado de assistência ao motorista (ADAS)
• Controle e automação industrial
Classificações Ambientais e de Exportação deTPS65941111RWERQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Não aplicável |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
