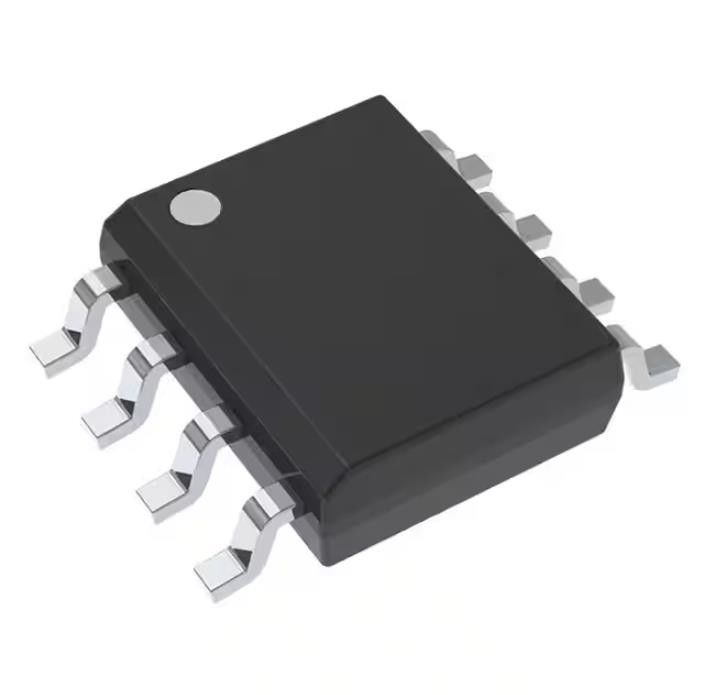

Motorista do transistor da TOPOLOGIA UCC2813QDR-5Q1 do registro CTRLR de 8SOIC IC MULTI
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC2813QDR-5Q1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da saída do estado do produto: | Ativo | Tipo da saída: | Motorista do transistor |
|---|---|---|---|
| Função: | Elevador, elevador/abaixador | Configuração de saída: | Positivo |
| Topologia: | Impulso, Flyback, conversor dianteiro | Número de saídas: | 1 |
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 3.6V ~ 12V |
| Realçar: | REGISTRO CTRLR DE 8SOIC IC,TOPOLOGIA DO REGISTRO CTRLR DE IC MULTI,UCC2813QDR-5Q1 |
||
Descrição de produto
UCC2813QDR-5Q1 interruptor de alimentação CI CI Reg Ctrlr Mult Topology 8soic
Impulso, Flyback, saída positiva elevadora, controlador elevador/abaixador IC 8 do regulador do conversor dianteiro de DC-DC - SOIC
Especificações de UCC2813QDR-5Q1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Controladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tipo da saída | Motorista do transistor |
| Função | Elevador, elevador/abaixador |
| Configuração de saída | Positivo |
| Topologia | Impulso, Flyback, conversor dianteiro |
| Número de saídas | 1 |
| Fases de saída | 1 |
| Tensão - fonte (Vcc/Vdd) | 3.6V ~ 12V |
| Frequência - interruptor | - |
| Ciclo de dever (máximo) | 49% |
| Retificador síncrono | Não |
| Sincronização do pulso de disparo | Não |
| Relações de série | - |
| Características do controle | Controle de frequência |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 8-SOIC |
| Número baixo do produto | UCC2813 |
Características de UCC2813QDR-5Q1
• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
– Categoria 1 da temperatura do dispositivo: – 40°C a 125°C Ta
– Nível 2 da classificação de HBM do dispositivo: 2 quilovolts
– Nível C5 da classificação do dispositivo CDM: 1000 V
• corrente começando típica da fonte 100-µA
• corrente típica da fonte de funcionamento 500-µA
• Operação a 1 megahertz
• Começo macio interno
• Começo macio da falha interna
• Anular interno da vanguarda do sinal do currentsense
• saída do totem 1-A
• resposta típica de 70 ns do atual-sentido à saída gatedrive
• referência 1,5% da tensão da tolerância
• Mesmo pinout que o dispositivo UCC3802, o dispositivo UC3842, e do dispositivo de UC3842A famílias
Aplicações de UCC2813QDR-5Q1
• Fontes de alimentação automotivos
• Fonte de alimentação auxiliar para o híbrido automotivo e os veículos elétricos
• Fontes de alimentação de DC da C.A. e
Classificações ambientais & da exportação de UCC2813QDR-5Q1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
