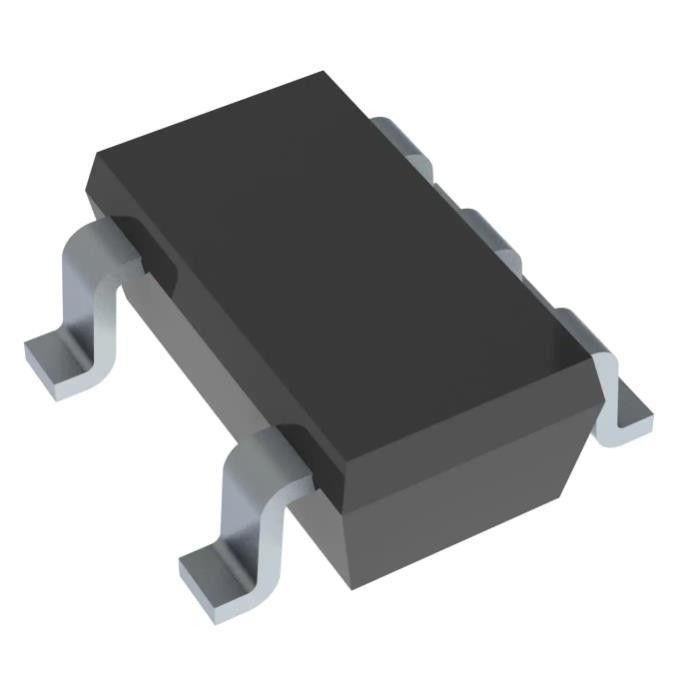

IGBT SOT23-5 Low Side Gate Driver IC 4A UCC27519DBVR Não Inversor
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC27519DBVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Digi-chave do estado do produto programável: | Ativo | Digi-chave programável: | Não verificado |
|---|---|---|---|
| Configuração conduzida: | Baixo-lado | Tipo de canal: | Único |
| Número de motoristas: | 1 | Tipo da porta: | IGBT, MOSFET do N-canal |
| Tensão - fonte: | 4.5V ~ 18V | Atual - saída máxima (fonte, dissipador): | 4A, 4A |
| Realçar: | SOT23-5 IC de driver de portão lateral baixo,UCC27519DBVR,IC de driver de portão lateral baixo IGBT |
||
Descrição de produto
UCC27519DBVR Interruptor de alimentação Ics Ic Gate Drvr Low-Side Sot23-5
UCC27519DBVR Interruptor de alimentação Ics Ic Gate Drvr Low-Side Sot23-5
Driver de portão de lado baixo IC não inversor SOT-23-5
Especificações de UCC27519DBVR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Porteiros | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Digi-Key programável | Não verificado |
| Configuração Orientada | Parte de baixo |
| Tipo de Canal | Solteiro |
| Número de motoristas | 1 |
| Tipo de portão | IGBT, MOSFET de canal N |
| Tensão - Fornecimento | 4,5V ~ 18V |
| Tensão Lógica - VIL, VIH | - |
| Corrente - Pico de Saída (Fonte, Coletor) | 4A, 4A |
| Tipo de entrada | Não inversora |
| Tempo de subida/descida (tipo) | 8ns, 7ns |
| Temperatura de operação | -40°C ~ 140°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | SC-74A, SOT-753 |
| Pacote de dispositivos do fornecedor | SOT-23-5 |
| Número do produto base | UCC27519 |
Características deUCC27519DBVR
• Dispositivo Gate-Driver de baixo custo que oferece substituição superior de soluções discretas NPN e PNP
• Compatível pino a pino com os dispositivos TPS2828 e TPS2829 da TI
• 4-A Peak Source e 4-A Peak Sink Symmetrical Drive
• Atrasos de propagação rápida (típico de 17 ns)
• Tempos de subida e descida rápidos (típico de 8 ns e 7 ns)
• Faixa de alimentação única de 4,5 V a 18 V
• Saídas mantidas baixas durante VDD UVLO (garante operação livre de falhas ao ligar e desligar)
• Limiar Lógico de Entrada CMOS (Função da Tensão de Alimentação com Histerese)
• Limiares Lógicos Histeréticos para Imunidade a Alto Ruído
• Pino EN para ativar a função (permitido ser sem conexão)
• Saída mantida baixa quando os pinos de entrada estão flutuando
• Níveis máximos absolutos de tensão do pino de entrada não restritos pela tensão de alimentação de polarização do pino VDD
• Faixa de temperatura operacional de –40°C a 140°C
• Pacote DBV de 5 pinos (SOT-23)
FormuláriosdeUCC27519DBVR
• Fontes de alimentação de modo comutado
• Conversores CC-CC
• Dispositivos de driver de porta complementar para controladores de energia digital
• Energia Solar, Controle de Motor, UPS
• Gate Driver para dispositivos emergentes de energia de banda larga (como GaN)
Classificações Ambientais e de Exportação deUCC27519DBVR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
