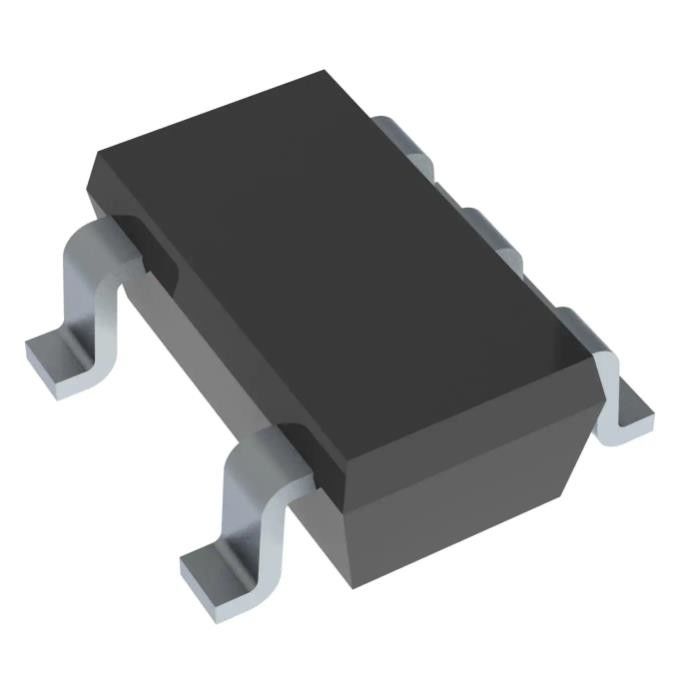

TPS7B6950DBVR Interruptor de força Ics Ic Reg Linear 5v 150ma Sot23-5
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS7B6950DBVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração de saída do estado do produto: | Ativo | Configuração de saída: | Positivo |
|---|---|---|---|
| Tipo da saída: | Fixado | Número de reguladores: | 1 |
| Tensão - entrada (máximo): | 40V | Tensão - saída (minuto/fixado): | 5V |
| Saída da tensão (máxima): | 0.8V @ 100mA | Atual - saída: | 150mA |
Descrição de produto
TPS7B6950DBVR Interruptor de força Ics Ic Reg Linear 5v 150ma Sot23-5
Regulador de Tensão Linear IC Positivo Fixo 1 Saída 150mA SOT-23-5
Especificações de TPS7B6950DBVR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de Tensão - Lineares | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Configuração de saída | Positivo |
| Tipo de saída | Fixo |
| Número de reguladores | 1 |
| Tensão - Entrada (Máx.) | 40V |
| Tensão - Saída (Mín/Fixa) | 5V |
| Tensão - Saída (Máx.) | - |
| Queda de Tensão (Máx.) | 0,8V @ 100mA |
| Atual - Saída | 150mA |
| Atual - Quiescente (Iq) | 25 µA |
| PSRR | 60dB (100Hz) |
| Recursos de controle | - |
| Recursos de proteção | Sobrecorrente, sobretemperatura, curto-circuito, bloqueio de subtensão (UVLO) |
| Temperatura de operação | -40°C ~ 105°C |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | SC-74A, SOT-753 |
| Pacote de dispositivos do fornecedor | SOT-23-5 |
| Número do produto base | TPS7B6950 |
Características deTPS7B6950DBVR
• Faixa de tensão de entrada VI ampla de 4 V a 40 V com até 45 V transiente
• Corrente máxima de saída: 150 mA
• Baixa corrente quiescente (IQ):
– 15 µA típico em cargas leves
– Máximo de 25 µA sob temperatura total
• Tensão de queda típica baixa de 450 mV em corrente de carga de 100 mA
• Máximo de regulação de linha de 10 mV
• Máximo de regulação de carga de 20 mV
• Estável com capacitor de saída de cerâmica de baixo ESR (2,2 µF a 100 µF)
• Opções de tensão de saída fixa de 3,3 V e 5 V
• Proteção integrada contra falhas:
- Desligamento Térmico
- Proteção contra curto-circuito
• Pacotes:
– Pacote SOT-23 de 5 pinos
– Pacote SOT-223 de 4 pinos
FormuláriosdeTPS7B6950DBVR
• E-meters, medidores de água e medidores de gás
• Eletrodomésticos e Linha Branca
• Alarme de Incêndio, Detector de Fumaça
• Aplicações médicas, de saúde e fitness
Classificações Ambientais e de Exportação deTPS7B6950DBVR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
