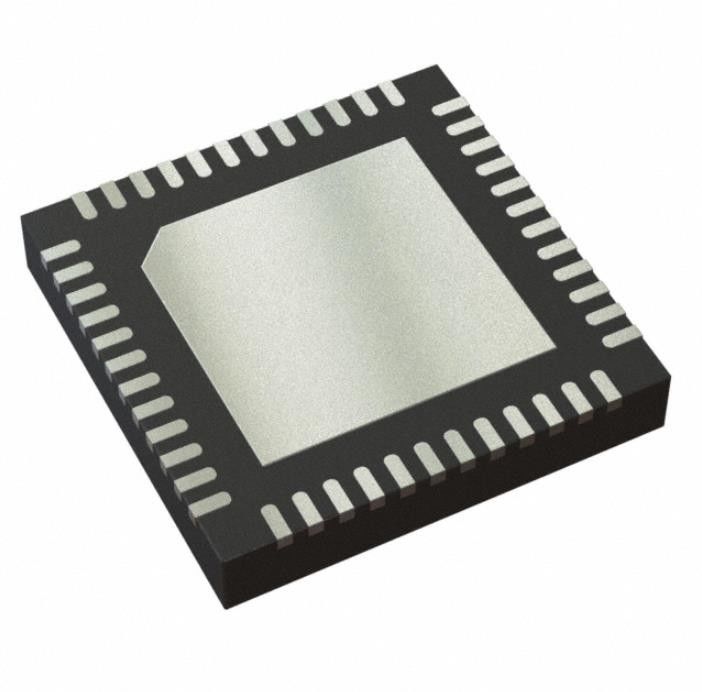

TPS65217CRSLR Interruptor de alimentação Ics Ic Pmic Batt Pwr Syst 48vqfn
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS65217CRSLR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - temperatura de funcionamento da fonte: | 2.75V ~ 5.8V | Temperatura de funcionamento: | -40°C ~ 105°C |
|---|---|---|---|
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 48-VFQFN expôs a almofada |
| Pacote do dispositivo do fornecedor: | 48-VQFN (6x6) | Número baixo do produto: | TPS65217 |
| Mfr: | Texas Instruments | Estado do produto: | Ativo |
Descrição de produto
TPS65217CRSLR Interruptor de alimentação Ics Ic Pmic Batt Pwr Syst 48vqfn
Gerenciamento de bateria, monitor (drivers de LED), dispositivos portáteis/móveis, fonte de alimentação PMIC 48-VQFN (6x6)
Especificações de TPS65217CRSLR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Gerenciamento de energia - Especializado | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Formulários | Gerenciamento de bateria, monitor (drivers de LED), dispositivos portáteis/móveis, fonte de alimentação |
| Atual - Fornecimento | - |
| Tensão - Fornecimento | 2,75 V ~ 5,8 V |
| Temperatura de operação | -40°C ~ 105°C |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 48-VFQFN Almofada exposta |
| Pacote de dispositivos do fornecedor | 48-VQFN (6x6) |
| Número do produto base | TPS65217 |
Características deTPS65217CRSLR
• Carregador e caminho de energia
– Corrente de saída 2-A no caminho de energia
– Carregador Linear;Corrente de carga máxima de 700 mA
- Entradas USB e CA tolerantes a 20 V
- Regulação térmica, temporizadores de segurança
- Entrada de sensor de temperatura
• Conversor Redutor (DCDC1, DCDC2,DCDC3)
– Três conversores abaixadores com FETs de comutação integrados
– Operação de frequência fixa de 2,25 MHz
- Modo de economia de energia em corrente de carga leve
- Precisão da tensão de saída no modo PWM 2%
– Ciclo de trabalho de 100% para menor queda
– Quiescentes típicos de 15 µA por conversor
- Descarga passiva para o solo quando desativado
• Reguladores LDO (LDO1, LDO2)
- Dois LDOs ajustáveis
– LDO2 pode ser configurado para rastrear DCDC3
– Corrente quiescente típica de 15 µA
• Chaves de Carga (LDO3, LDO4)
– Dois interruptores de carga independentes que podem ser
Configurado como LDOs
• Driver WLED
- PWM gerado internamente para controle de escurecimento
- Proteção de LED aberto de 38 V
– Suporta duas cadeias de até 10 LEDs a 25 mA cada
- Dissipadores de corrente internos de lado baixo
• Proteção
- Comparador de bloqueio de subtensão e falha da bateria
- Monitor de botão de pressão sempre ligado
- Pino de Redefinição de Hardware
– Registros I2C protegidos por senha
• Interface
– Interface I2C (Endereço 0x24)
– Registros I2C protegidos por senha
FormuláriosdeTPS65217CRSLR
• Potência do Processador Sitara™ AM335x
• Sistemas de Navegação Portáteis
• Tablet Computação
• Equipamentos Industriais 5-V
Classificações Ambientais e de Exportação deTPS65217CRSLR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
