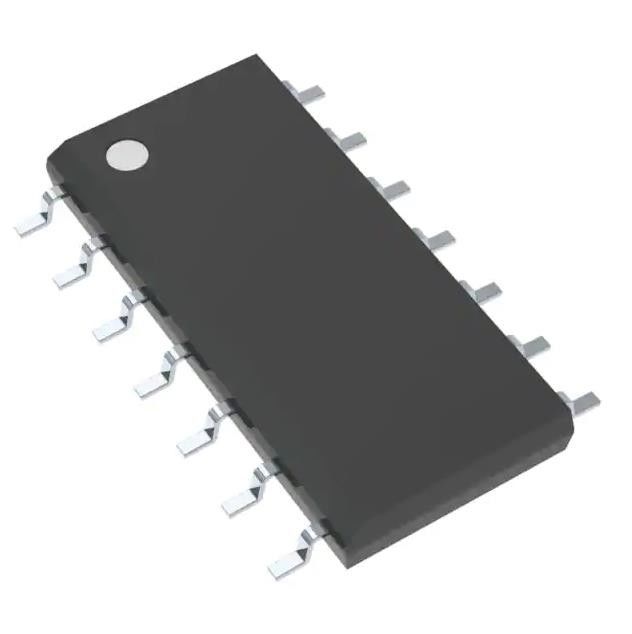

TL2843BDR ICs de interruptor de energia REG CTRLR MULT TOP 14SOIC Até 500 kHz
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TL2843BDR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Fases de saída: | 1 |
|---|---|---|---|
| Tensão - fonte (Vcc/Vdd): | 7.6V ~ 30V | Frequência - interruptor: | Até 500kHz |
| Ciclo de dever (máximo): | 96% | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
| Configuração de saída: | Positivo | Topologia: | Impulso, Flyback, para a frente |
Descrição de produto
TL2843BDR ICs de interruptor de energia REG CTRLR MULT TOP 14SOIC Até 500 kHz
Boost, Flyback, Forward Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 14-SOIC
Especificações de LM94022BIMGX/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Controladores de comutação de CC | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de saída | Condutor de transistor |
| Função | Step-Up, Step-Up/Step-Down |
| Configuração de saída | Positivo |
| Topologia | Empurra, Volte, Avança |
| Número de saídas | 1 |
| Fases de produção | 1 |
| Voltagem - Fornecimento (Vcc/Vdd) | 7.6V ~ 30V |
| Frequência - Troca | Até 500 kHz |
| Ciclo de trabalho (máximo) | 96% |
| Rectificador síncrono | - Não, não. |
| Sincronização de relógio | - Não, não. |
| Interfaces em série | - |
| Características de controlo | Controle de frequência |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 14-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 14-SOIC |
| Número do produto de base | TL2843 |
CaracterísticasdeLM94022BIMGX/NOPB
• Baixa corrente de arranque (< 0,5 mA)
• Corrente de descarga do oscilador reduzida
• Operação em modo corrente a 500 kHz
• Compensação automática do feed-forward
• PWM de bloqueio para corrente ciclo a ciclo
Limitar
• Referência internamente cortada com
Bloqueio de baixa tensão
• Baixa tensão de saída de tótem-pólo de alta corrente
Localização com Histerese
• Supressão do duplo pulso
DescriçãodeLM94022BIMGX/NOPB
As séries TL284xB e TL384xB são compatíveis com o padrão TL284x e TL384x com:
A corrente de arranque é especificada para 0,5 mA (máximo), enquanto a corrente de descarga do oscilador é
Além disso, durante as condições de bloqueio de baixa tensão, a saída tem um
tensão de saturação de 1,2 V ao afundar 10 mA (VCC = 5 V).
Classificações ambientais e de exportaçãodeLM94022BIMGX/NOPB
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
