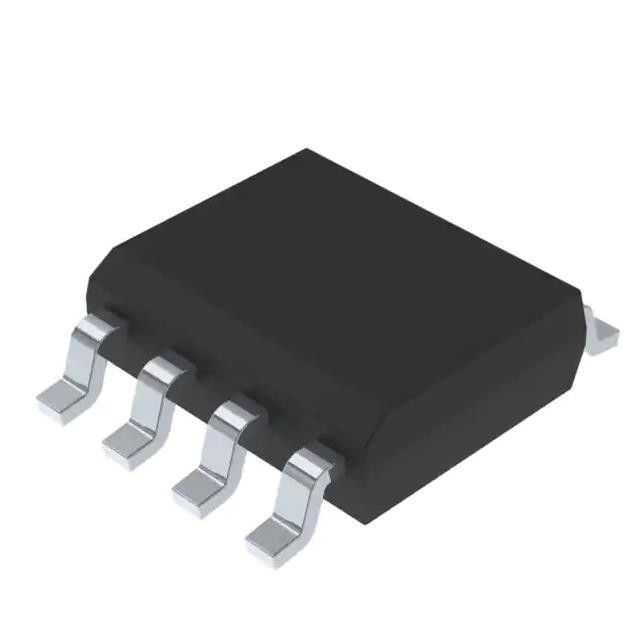

N-canal 7A 8-SOIC 4.5V do 1:1 do interruptor de alimentação/motorista de VN5E160ASTR-E ~ 28V
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | VN5E160ASTR-E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Relação - Input:Output: | 1:1 | Tensão - Carga: | 4,5V ~ 28V |
|---|---|---|---|
| Tipo de saída: | N-canal | Número de saídas: | 1 |
| Interface: | DE LIGAR/DESLIGAR | Configuração de saída: | Lado alto |
| Tensão - fonte (Vcc/Vdd): | Não exigido | Atual - saída (máxima): | 7A |
Descrição de produto
VN5E160ASTR-E Comutador de alimentação/driver 1:1 N-Channel 7A 8-SOIC 4.5V ~ 28V
IC PWR SWITCH N-CHANNEL 1:1 8SO
Especificações do VN5E160ASTR-E
| YPE | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Mfr | STMicroelectrónica |
| Série | VIPower |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Input:Output | 1:1 |
| Configuração de saída | Lado superior |
| Tipo de saída | N-canal |
| Interface | Ativar/desactivar |
| Voltagem - Carga | 4.5V ~ 28V |
| Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
| Corrente - Saída (máximo) | 7A |
| Rds On (tipo) | 160 mOhm (máximo) |
| Tipo de entrada | Não invertível |
| Características | Reinicialização automática |
| Proteção contra falhas | Limitador de corrente (fixo), detecção de carga aberta, sobre-temperatura, sobre-voltagem |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Número do produto de base | VN5E160 |
Característicasde VN5E160ASTR-E
■ Geral
¢ Introduzir a gestão activa atual
limitação de potência
¢ Corrente de espera muito baixa
¢ Entrada compatível CMOS de 3,0 V
Otimizada emissão electromagnética
¢ Muito baixa sensibilidade eletromagnética
¢ Em conformidade com a directiva europeia 2002/95/CE
¢ vazamento de corrente muito baixo
■ Funções de diagnóstico
¢ Sentido da corrente de carga proporcional
- Sensor de corrente de alta precisão para correntes de grande amplitude
Desativar o sentido de corrente
Detecção de carga em aberto em estado desligado
¢ Corto de saída para detecção VCC
Indicação de sobrecarga e curto-terreno (limitação de potência)
■ Proteção
Desligamento por baixo da tensão
¢ Apertador de sobrevoltagem
Limitação da corrente de carga
¢ Autolimitação dos transientes térmicos rápidos
Proteção contra a perda de terreno e a perda de VCC
Desligamento por sobre-temperatura com arranque automático (desligamento térmico)
¢ Introduzir a gestão activa atual
limitação de potência
¢ Corrente de espera muito baixa
¢ Entrada compatível CMOS de 3,0 V
Otimizada emissão electromagnética
¢ Muito baixa sensibilidade eletromagnética
¢ Em conformidade com a directiva europeia 2002/95/CE
¢ vazamento de corrente muito baixo
■ Funções de diagnóstico
¢ Sentido da corrente de carga proporcional
- Sensor de corrente de alta precisão para correntes de grande amplitude
Desativar o sentido de corrente
Detecção de carga em aberto em estado desligado
¢ Corto de saída para detecção VCC
Indicação de sobrecarga e curto-terreno (limitação de potência)
■ Proteção
Desligamento por baixo da tensão
¢ Apertador de sobrevoltagem
Limitação da corrente de carga
¢ Autolimitação dos transientes térmicos rápidos
Proteção contra a perda de terreno e a perda de VCC
Desligamento por sobre-temperatura com arranque automático (desligamento térmico)
Aplicaçõesde VN5E160ASTR-E
■ Todos os tipos de cargas resistentes, indutivas e capacitivas
■ Adequado como condutor de LED
Classificações ambientais e de exportaçãode VN5E160ASTR-E
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
