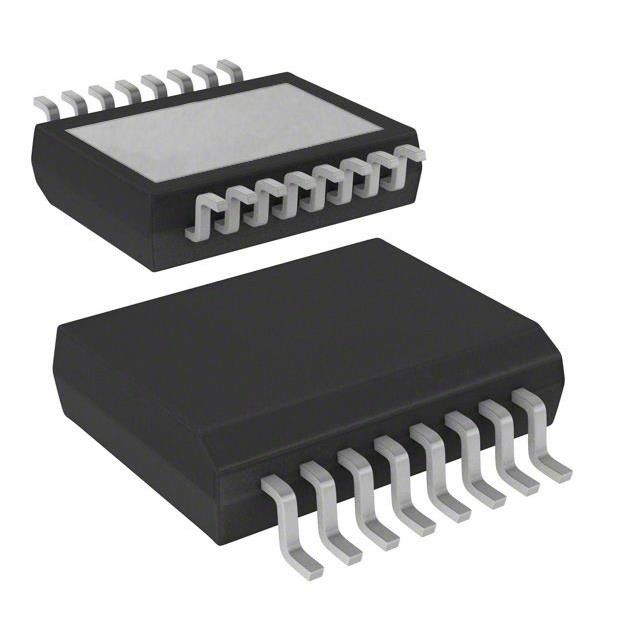

VND7030AJTR Chave de alimentação/Driver IC 1:1 N-Channel 40A PowerSSO-16
Detalhes do produto:
Lugar de origem: | original |
Marca: | original |
Certificação: | original |
Número do modelo: | VND7030AJTR |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | Caixa da caixa |
Tempo de entrega: | dias 1-3working |
Termos de pagamento: | T/T |
Habilidade da fonte: | 100.000 |
Informação detalhada |
|||
Número de saídas: | 2 | Relação - Input:Output: | 1:1 |
---|---|---|---|
Configuração de saída: | Lado alto | Tipo de saída: | N-canal |
Interface: | DE LIGAR/DESLIGAR | Tensão - Carga: | 4V ~ 28V |
Tensão - fonte (Vcc/Vdd): | Não exigido | Atual - saída (máxima): | 40A |
Descrição de produto
VND7030AJTR Interruptor de alimentação / IC de condutor 1:1 N-Channel 40A PowerSSO-16
IC PWR DRVR N-CHAN 1:1 PWRSSO16
Especificações deVND7030AJTR
TÍPO | Descrição |
Categoria | Circuitos integrados (CI) |
Gestão de energia (PMIC) | |
Interruptores de distribuição de energia, condutores de carga | |
Mfr | STMicroelectrónica |
Série | VIPowerTM |
Pacote | Tape & Reel (TR) |
Faixa de corte (TC) | |
Estatuto do produto | Atividade |
Tipo de interruptor | Propósito geral |
Número de saídas | 2 |
Relação - Input:Output | 1:1 |
Configuração de saída | Lado superior |
Tipo de saída | N-canal |
Interface | Ativar/desactivar |
Voltagem - Carga | 4V ~ 28V |
Voltagem - Fornecimento (Vcc/Vdd) | Não é necessário |
Corrente - Saída (máximo) | 40A |
Rds On (tipo) | 31 mOhm |
Tipo de entrada | Não invertível |
Características | Reinicialização automática, sinal de estado |
Proteção contra falhas | Limitador de corrente (fixo), detecção de carga aberta, sobre temperatura, sobre tensão, UVLO |
Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
Tipo de montagem | Montagem de superfície |
Pacote de dispositivos do fornecedor | PowerSSO-16 |
Embalagem / Caixa | 16-PowerLFSOP (0,154", 3,90 mm de largura) |
Número do produto de base | VND7030 |
CaracterísticasdeVND7030AJTR
• Geral
- Dual-canal smart high-side driver com feedback analógico MultiSense
− corrente de espera muito baixa
- Compatível com saídas CMOS de 3 V e 5 V
• Funções de diagnóstico MultiSense
- Retorno analógico multiplexado de: corrente de carga com espelho de corrente proporcional de alta precisão, tensão de alimentação VCC e temperatura do dispositivo TCHIP
− Indicação de sobrecarga e de curta distância do solo (limitação de potência)
− Indicação de desligamento térmico
- Detecção de carga em aberto no estado desligado
− saída curta para detecção VCC
− Ativar/ desativar o sentido
• Proteção
- Desligamento por baixo da tensão
− Aperto de sobrevoltagem
- Limitação da corrente de carga
- Autolimitamento dos transientes térmicos rápidos
- Desligamento configurável em caso de sobre-temperatura ou limitação de potência com pin de reinicialização de falhas dedicado
- Perda de terreno e perda de CCV
− Bateria de marcha atrás com componentes externos
- Proteção contra descargas eletrostáticas
AplicaçõesdeVND7030AJTR
• Todos os tipos de cargas resistentes, indutivas e capacitivas automotivas
• Especialmente concebidas para lâmpadas de sinalização automotivas (até 2 combinações traseiras paralelas ou LED P21W ou SAE1156 e R5W)
Classificações ambientais e de exportaçãodeVND7030AJTR
Atributo | Descrição |
Estatuto da RoHS | Conformidade com a ROHS3 |
Nível de sensibilidade à humidade (MSL) | 3 (168 horas) |
Estatuto REACH | REACH Não afectado |
Nomenclatura | EAR99 |
HTSUS | 8542.39.0001 |
