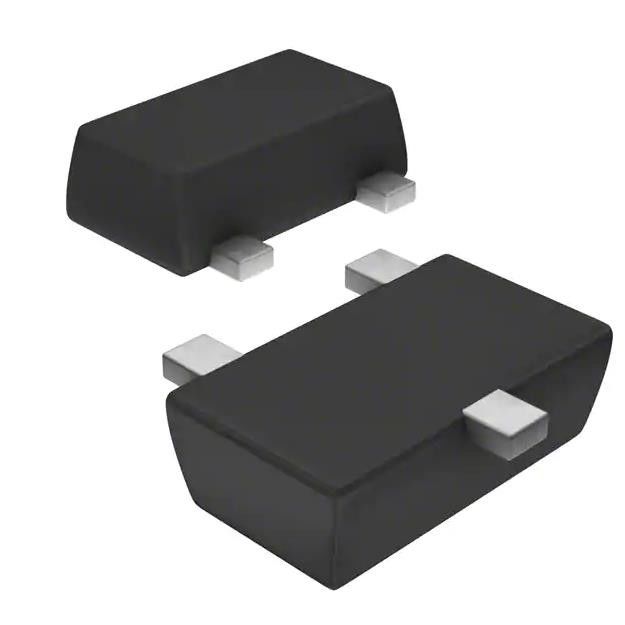

ZXMS6004FFTA IC PWR DRIVER N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ZXMS6004FFTA |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | ZXMS6004FFTA | Número de saídas: | 1 |
|---|---|---|---|
| Relação - entrada: Saída: | 1:1 | Tensão - carga: | 60V (máximo) |
| Tensão - fonte (Vcc/Vdd): | 3.3V, 5V | Atual - saída (máxima): | 1.3A |
Descrição de produto
ZXMS6004FFTA IC PWR DRIVER N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Chave liga/desliga/driver 1:1 N-Channel 1.3A SOT-23F
Características deZXMS6004FFTA
Pacote compacto de dissipação de alta potência
Baixa corrente de entrada
Entrada de Nível Lógico (3,3V e 5V)
Proteção contra curto-circuito com reinício automático
Proteção contra sobretensão (grampo ativo)
Desligamento Térmico com Reinício Automático
Proteção contra sobrecorrente
Proteção de entrada (ESD)
Alta Classificação de Corrente Contínua
Totalmente livre de chumbo e totalmente compatível com RoHS (notas 1 e 2)
Livre de halogênio e antimônio.Dispositivo “Verde” (Nota 3)
Especificações deZXMS6004FFTA
|
Series
|
Automotivo, AEC-Q101, INTELIFET®
|
|
produtos
|
ZXMS6004FFTA |
|
Tipo de interruptor
|
Propósito geral
|
|
Número de saídas
|
1
|
|
Relação - Entrada:Saída
|
1:1
|
|
Configuração de saída
|
Parte de baixo
|
|
Tipo de saída
|
Canal N
|
|
Interface
|
Ligado desligado
|
|
Tensão - Carga
|
60V (Máx.)
|
|
Tensão - Alimentação (Vcc/Vdd)
|
3,3 V, 5 V
|
|
Corrente - Saída (Máx.)
|
1.3A
|
|
Rds On (Tipo)
|
350mOhm
|
|
Tipo de entrada
|
Não inversora
|
|
Características
|
Reinicialização Automática
|
|
Proteção contra falhas
|
Limitação de Corrente (Fixa), Sobretemperatura, Sobretensão
|
|
Temperatura de operação
|
-40°C ~ 150°C (TJ)
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote de dispositivos do fornecedor
|
SOT-23F
|
|
Pacote / Estojo
|
SOT-23-3 Pontas Planas
|
|
Número do produto base
|
ZXMS6004
|
Classificações Ambientais e de Exportação
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Aplicações de ZXMS6004FFTA
Especialmente adequado para cargas com alta corrente de pico, como
lâmpadas e motores
Todos os tipos de cargas resistivas, indutivas e capacitivas em comutação
formulários
Interruptores de alimentação compatíveis com μC para aplicações de 12 V e 24 V CC
Classificação automotiva
Substitui relés eletromecânicos e circuitos discretos
Capacidades de modo linear - o circuito de proteção de limitação de corrente
é projetado para desativar em baixo VDS para minimizar a energia do estado
dissipação.A corrente máxima de operação CC é, portanto,
determinado pela capacidade térmica do pacote/placa
combinação, e não pelo circuito de proteção.isso não
comprometer a capacidade do produto de se autoproteger em VDS baixo.
