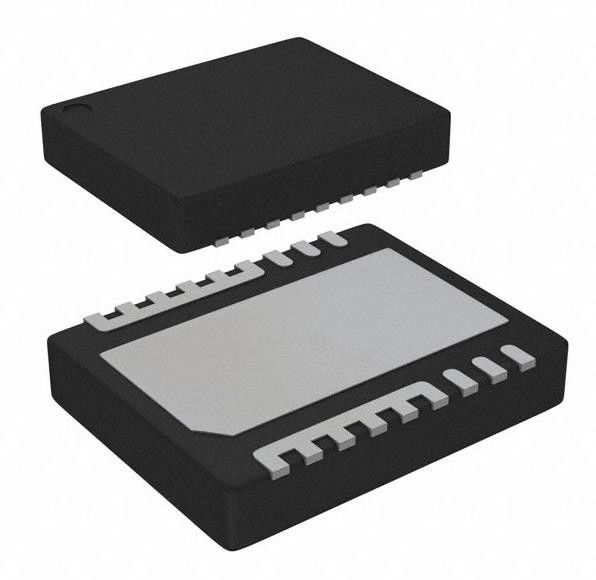

CSD97396Q4MT Condutor de meia ponte Conversores síncronos Potência MOSFET 8-VSON
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CSD97396Q4MT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Corrente - Saída / Canal: | 30A | Atual - saída máxima: | 65A |
|---|---|---|---|
| Voltagem - Fornecimento: | 4.5V ~ 5.5V | Voltagem - Carga: | 4,5V ~ 24V |
| Temperatura de funcionamento: | -40°C ~ 150°C (TJ) | Características: | Circuito Bootstrap, Emulação de Diodo |
Descrição de produto
CSD97396Q4MT Condutor de meia ponte Conversores síncronos Potência MOSFET 8-VSON
Especificações de Ativos de dívida
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de meio-ponte completo | |
| Mfr | Texas Instruments |
| Série | NexFETTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração de saída | Meia ponte |
| Aplicações | Conversores de buck síncrono |
| Interface | PWM |
| Tipo de carga | Indutivo |
| Tecnologia | MOSFET de potência |
| Rds On (tipo) | - |
| Corrente - Saída / Canal | 30A |
| Corrente - Pico de saída | 65A |
| Voltagem - Fornecimento | 4.5V ~ 5.5V |
| Voltagem - Carga | 4.5V ~ 24V |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Características | Circuito Bootstrap, Emulação de Diodo |
| Proteção contra falhas | Disparar através |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-PowerVFDFN |
| Pacote de dispositivos do fornecedor | 8-VSON (3.5x4.5) |
| Número do produto de base | Ativos de capital próprio |
Características doAtivos de dívida
* Mais de 93% de eficiência do sistema a 15 A
* Corrente contínua nominal máxima 30 A, pico 65 A
* Função de alta frequência (até 2 MHz)
* Alta densidade - SON 3,5 mm x 4,5 mm
* Pacote de Indutância Ultra Baixa
* Impressão de PCB otimizada para o sistema
* Modo de corrente ultra-baixa quiescência (ULQ)
* 3,3 V e 5 V de sinal PWM compatível
* Modo de emulação de diodo com FCCM
* Voltagem de entrada até 24 V
* Entrada PWM de três estados
* Diodo Bootstrap integrado
* Protecção contra disparos
* Compatível com a RoHS - Revestimento terminal sem chumbo
* Sem halogênio
Aplicações deAtivos de dívida
* Ultrabook/Notebook Conversores DC/DC
* Soluções Vcore e DDR multifase
* Buck síncrono de ponto de carga em redes, telecomunicações e sistemas informáticos
