CD54HC299F3A IC Chip Shift Shift Register 1 bocado 20-CDIP do elemento 8
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CD54HC299F3A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da lógica: | Inversor | Número de circuitos: | 6 |
|---|---|---|---|
| Número de entradas: | 6 | Características Schmitt: | Acionar |
| Tensão - fonte: | 2V ~ 3.6V | Atual - quieto (máximo): | 1 µA |
| Atual - saída alta, baixo: | 24mA, 24mA | Nível Lógico de Entrada - Alto: | 1.3V ~ 2V |
| Max Propagation Delay @ V, Max CL: | 6.2ns @ 3.3V, 50pF | Temperatura de funcionamento: | -55°C ~ 125°C |
| Realçar: | Microplaqueta de CD54HC299F3A IC,IC Chip Shift Shift Register,1 bocado 20-CDIP do elemento 8 |
||
Descrição de produto
Bocado 20-CDIP do elemento 8 do registro de deslocamento 1 do deslocamento da microplaqueta de CD54HC299F3A IC
LÓGICA DE ALTA VELOCIDADE UNIV de 8 bits do CMOS
Especificações de CD54HC299F3A
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Lógica | |
| Registros de deslocamento | |
| Mfr | Texas Instruments |
| Série | 54HC |
| Pacote | Tubo |
| Estado do produto | Ativo |
| Tipo da lógica | Registro de deslocamento |
| Tipo da saída | Tri estado |
| Número de elementos | 1 |
| Número de bocados pelo elemento | 8 |
| Função | Universal |
| Tensão - fonte | 2V ~ 6V |
| Temperatura de funcionamento | -55°C ~ 125°C (TA) |
| Montando o tipo | Através do furo |
| Pacote/caso | 20-CDIP (0,300", 7.62mm) |
| Pacote do dispositivo do fornecedor | 20-CDIP |
Características de CD54HC299F3A
• Entradas protegidas
• Quatro modos de funcionamento: Deslocamento esquerdo, direito do deslocamento, carga e loja
• Pode ser conectado para comprimentos de palavra do N-bocado
• I/O0 - a capacidade e o Três-estado de movimentação do ônibus I/O7 para o ônibus orientaram aplicações
• FMAX típico = 50MHz em VCC = 5V, CL = 15pF, Ta = 25oC
• Fanout (sobre a variação da temperatura)
- Saídas padrão…………… 10 cargas de LSTTL
- Condutor de ônibus Outputs…………. 15 cargas de LSTTL
• Variação da temperatura de funcionamento larga… -55oC a 125oC
• Atraso de propagação e tempos de transição equilibrados
• Redução significativa do poder comparada à lógica CI de LSTTL
• Tipos de HC
- 2V à operação 6V
- Imunidade de ruído alta: NADA = 30%, NIH = 30% de VCC em VCC = 5V
• Tipos de HCT
- 4.5V à operação 5.5V
- LSTTL direto entrou a compatibilidade da lógica,
VIL= 0.8V (máximo), VIH = 2V (minuto)
- O CMOS entrou a compatibilidade, ≤ 1µA no VOL, VOH do IL

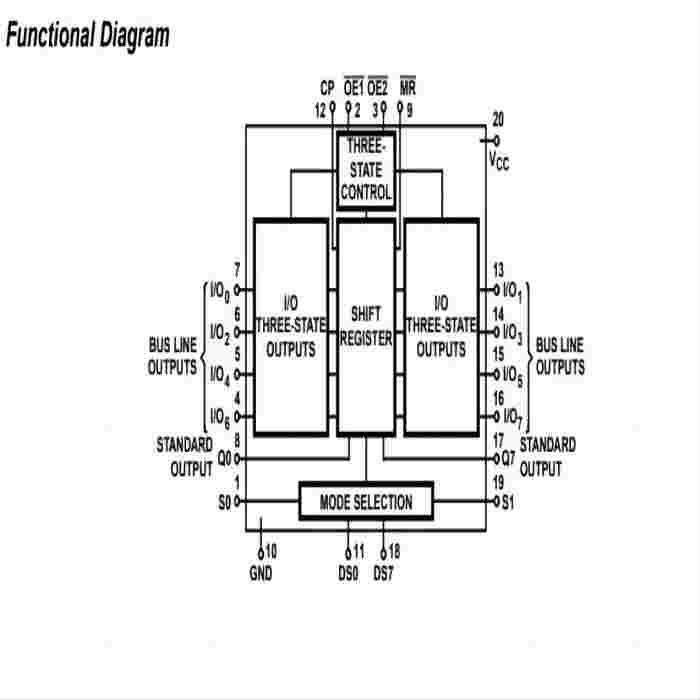

Descrições de CD54HC299F3A
Os ‘HC259 e’ os HCT299 são deslocamento/registros de armazenamento de 8 bits com capacidade da relação de ônibus do três-estado. O registro tem quatro
modos defuncionamento controlados pelas duas entradas seletas segundo as indicações da tabela seleta do modo (S0, S1). O modo
seleto, os dados de série (DS0, DS7) e os dados paralelos (I/O0- I/O7) para responder somente à transição baixo-à-alta do pulso de disparo
Pulso (PC). S0, o S1 e as entradas de dados devem ser um tempo de instalação estável antes da transição positiva do pulso de disparo.
Classificações ambientais & da exportação de CD54HC299F3A
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | Não aplicável |
