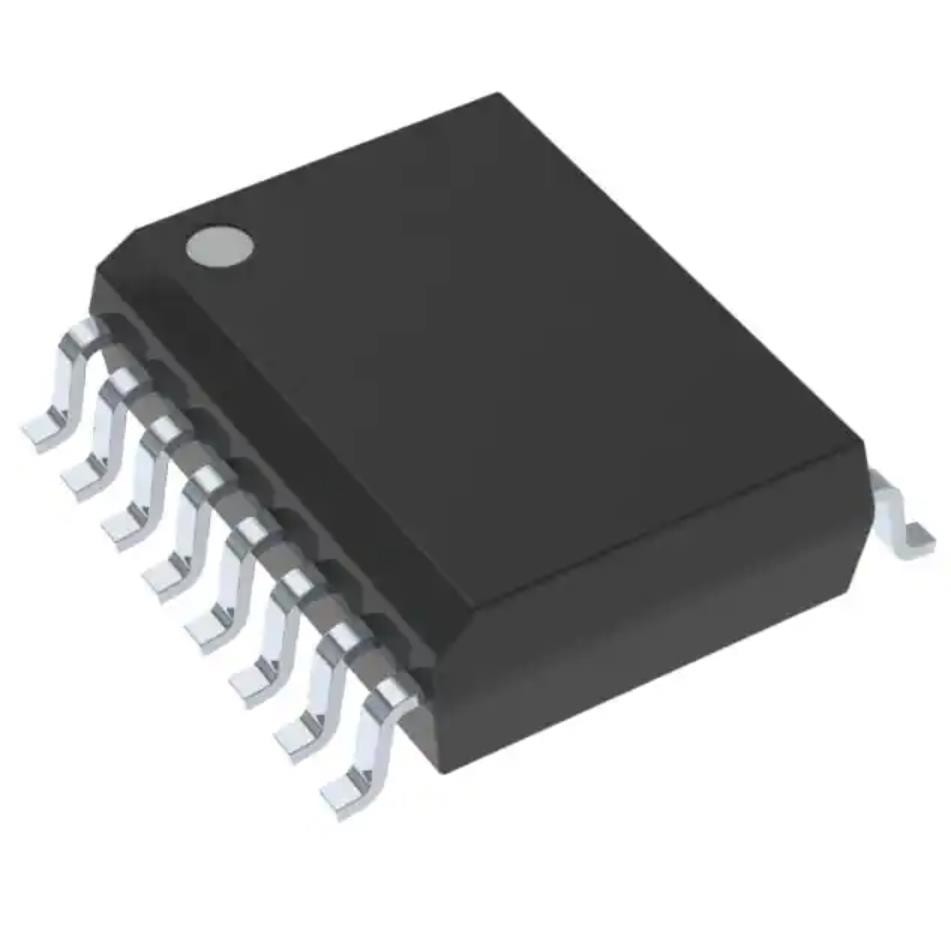

4CH o GP 16SOIC ISOW7841DWER IC eletrônico lasca ISO 5000VRMS de DGTL
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISOW7841DWER |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Distorção da largura de pulso (máxima): | 4.7ns | Tempo da elevação/queda (tipo): | 2ns, 2ns |
|---|---|---|---|
| Tensão - fonte: | 3V ~ 5.5V | Temperatura de funcionamento: | -40°C ~ 125°C |
| Montando o tipo: | Montagem de superfície | Pacote/caso: | 16-SOIC (0,295", largura de 7.50mm) |
| Pacote do dispositivo do fornecedor: | 16-SOIC | Número baixo do produto: | ISOW7841 |
| Realçar: | 16SOIC ISOW7841DWE,4CH GP ISOW7841DWE,ISO 5000VRMS DE DGTL |
||
Descrição de produto
Gp sem fio 16soic do Iso 5000vrms 4ch de Dgtl do módulo de ISOW7841DWER Rf
Canal de uso geral 100Mbps 100kV/µs CMTI 16-SOIC do isolador 5000Vrms 4 de Digitas (0,295", largura de 7.50mm)
Especificações de ISOW7841DWER
| TIPO | DESCRIÇÃO |
| Categoria | Isoladores |
| Isoladores de Digitas | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Tecnologia | Acoplamento capacitivo |
| Tipo | Uso geral |
| Poder isolado | Sim |
| Número de canais | 4 |
| Entradas - lado 1/Side 2 | 日 de 3 月 1 |
| Tipo de canal | Unidirecional |
| Tensão - isolamento | 5000Vrms |
| Imunidade transiente do modo comum (minuto) | 100kV/µs |
| Taxa de dados | 100Mbps |
| TpLH/tpHL do atraso de propagação (máximo) | 17.6ns, 17.6ns |
| Distorção da largura de pulso (máxima) | 4.7ns |
| Tempo da elevação/queda (tipo) | 2ns, 2ns |
| Tensão - fonte | 3V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 16-SOIC (0,295", largura de 7.50mm) |
| Pacote do dispositivo do fornecedor | 16-SOIC |
| Número baixo do produto | ISOW7841 |
Características de ISOW7841DWER
• Taxa de 100 dados de Mbps
• Barreira robusta do isolamento:
– >100-Year projetou a vida em 1 tensão de funcionamento do kVRMS
– Avaliação do isolamento de até 5000 VRMS
– Capacidade de impulso de até 10 kVPK
– ±100 kV/µs CMTI mínimo
• Conversor de grande eficacia integrado de DC-DC com transformador da em-microplaqueta
• 3-V à escala larga da fonte da entrada 5.5-V
• Saída 5-V ou 3.3-V regulada
• Até 0.65-W potência de saída
• 5 V a 5 V; 5 V a 3,3 V: ≥ atual da carga disponível 130 miliampères
• 3,3 V a 3,3 V: ≥ disponível da corrente da carga 75 miliampères
• 3,3 V a 5 V: ≥ atual da carga disponível 40 miliampères
• Macio-início para limitar o inrush atual
• Sobrecarregue e procurar um caminho mais curto a proteção
• Parada programada térmica
• Saída do defeito: Opções do alto e baixo
• Baixo atraso de propagação: tipo de 13 ns (fonte 5-V)
• Compatibilidade eletromagnética robusta (compatibilidade eletrónica)
– Sistema-nível ESD, EFT, e imunidade do impulso
– proteção da descarga do contato do IEC 61000-4-2 de ±8 quilovolt através da barreira do isolamento
– Baixas emissões
• 16 pacote largo do pino SOIC
• Variação da temperatura prolongada: – 40°C a +125°C
• Certificações relacionados com a segurança:
– 7071-VPK reforçou o isolamento pelo VDE do RUÍDO V V
0884-11:2017-01
– Isolamento 5000-VRMS para 1 minuto por UL 1577
– Certificação de CSA por padrões do equipamento da extremidade do IEC 60950-1, do IEC 62368-1 e do IEC 60601-1
– Aprovação de CQC por GB4943.1-2011
– Certificação do TUV de acordo com EN 60950-1 e EN 61010-1
Aplicações de ISOW7841DWER
• Automatização industrial
• Controlo do motor
• Infraestrutura da grade
• Equipamento médico
• Teste e medida
Classificações ambientais & da exportação de ISOW7841DWER
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
