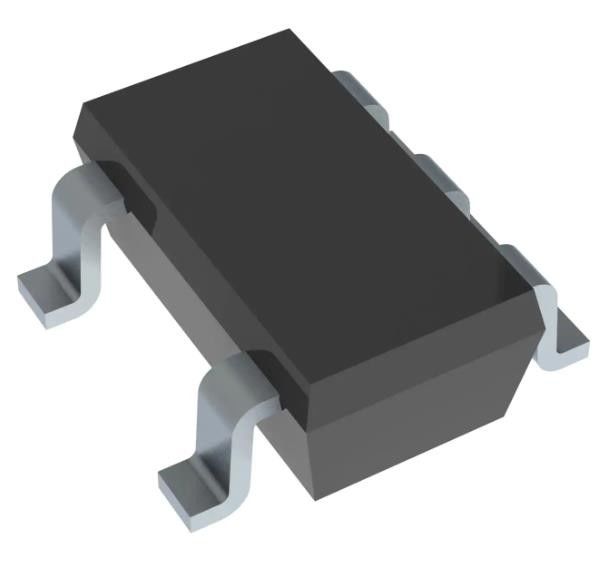

SN74AHC1G09DBVR E Portão IC 1 Canal de Abastecimento Aberto SOT-23-5 2V ~ 5,5V
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN74AHC1G09DBVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de circuitos: | 1 | Número de entradas: | 2 |
|---|---|---|---|
| Características: | Despejo aberto | Voltagem - Fornecimento: | 2 V ~ 5,5 V |
| Corrente - Quiescente (máximo): | 1 µA | Nível entrado da lógica - ponto baixo: | 0.5V ~ 1.65V |
| Nível entrado da lógica - alto: | 1.5V ~ 3.85V | Max Propagation Delay @ V, Max CL: | 7.5ns @ 5V, 50pF |
Descrição de produto
SN74AHC1G09DBVR E Portão IC 1 Canal de Abastecimento Aberto SOT-23-5 2V ~ 5,5V
Especificações de SN74AHC1G09DBVR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| É lógica. | |
| Portões e inversores | |
| Mfr | Texas Instruments |
| Série | 74AHC |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de lógica | E Portão |
| Número de circuitos | 1 |
| Número de entradas | 2 |
| Características | Despejo aberto |
| Voltagem - Fornecimento | 2 V ~ 5,5 V |
| Corrente - Quiescente (máximo) | 1 μA |
| Corrente - Alta e baixa potência | - 8 mA |
| Nível de lógica de entrada - baixo | 0.5V ~ 1.65V |
| Nível de lógica de entrada - elevado | 1.5V ~ 3.85V |
| Retardo máximo de propagação @ V, Max CL | 7.5ns @ 5V, 50pF |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | SOT-23-5 |
| Embalagem / Caixa | SC-74A, SOT-753 |
| Número do produto de base | 74AHC1G09 |
Características do SN74AHC1G09DBVR
• Faixa de funcionamento de 2 V a 5,5 V
• Tpd máxima de 6 ns a 5 V
• Motor de saída de ± 8 mA a 5 V
• A ação de Schmitt-Trigger em todas as entradas torna o circuito tolerante a um tempo de subida e queda mais lento da entrada
• Desempenho de bloqueio superior a 250 mA por JESD 17
• Proteção ESD excede a JESD 22:
Modelo do corpo humano 2000-V (A114-A)
O modelo do dispositivo carregado de 1000 V (C101)
Aplicações do SN74AHC1G09DBVR
• Escaneadores de códigos de barras
• Soluções para cabos
• Livros eletrónicos
• Computadores integrados
• Transmissor de campo: Sensores de temperatura ou pressão
• Biometria das impressões digitais
• Ar condicionado: aquecimento, ventilação e ar condicionado
• Armazenamento ligado à rede (NAS)
• A placa-mãe do servidor e a unidade de distribuição
• Rádios definidas por software (SDR)
• Televisão: Alta Definição (HDTV), LCD e Digital
• Sistemas de comunicação por vídeo
• Cartões de acesso sem fios a dados, fones de ouvido, teclados, ratos e cartões LAN
