LP5912Q3.0DRVTQ1 Regulador de tensão linear IC positivo fixo 1 saída 500mA
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LP5912Q3.0DRVTQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 6.5V |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 3V | Desligamento da tensão (máximo): | 0.25V @ 500mA |
| Corrente - Saída: | 500 mA | Corrente - Quiescente (Iq): | µA 55 |
| Corrente - Fornecimento (máximo): | µA 600 | PSRR: | 80dB ~ 40dB (100Hz ~ 100kHz) |
Descrição de produto
LP5912Q3.0DRVTQ1 Regulador de tensão linear IC positivo fixo 1 saída 500mA
Especificações de LP5912Q3.0DRVTQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração de saída | Positivo |
| Tipo de saída | Fixado |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 6.5V |
| Voltagem - saída (min/fixa) | 3V |
| Voltagem - Saída (máximo) | - |
| Desligamento da tensão (máximo) | 0.25V @ 500mA |
| Corrente - Saída | 500 mA |
| Corrente - Quiescente (Iq) | 55 μA |
| Corrente - Fornecimento (máximo) | 600 μA |
| PSRR | 80dB ~ 40dB (100Hz ~ 100kHz) |
| Características de controlo | Ativar, Poder Bom, Começo Suave |
| Características de protecção | Sobre-temperatura, polaridade inversa, curto-circuito |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |

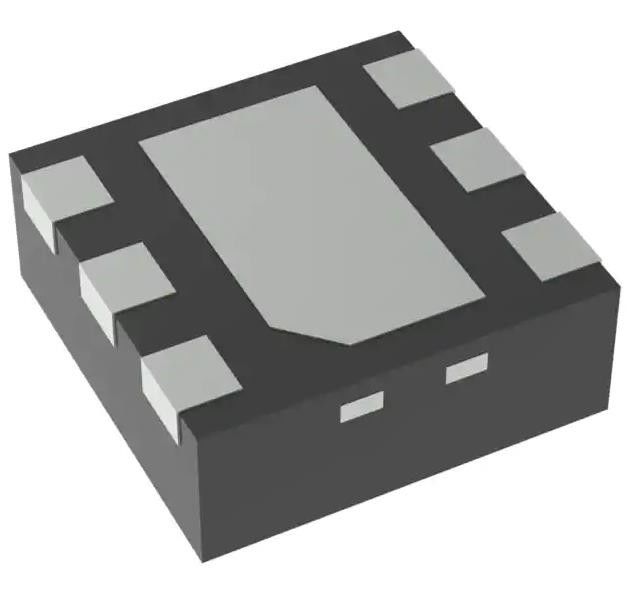

| Embalagem / Caixa | Pad 6-WDFN exposto |
| Pacote de dispositivos do fornecedor | 6-WSON (2x2) |
| Número do produto de base | LP5912 |
Características do LP5912Q3.0DRVTQ1
• Qualificado para aplicações automotivas
• Qualificado AEC Q100 com os seguintes resultados
Classe de temperatura do dispositivo 1: Faixa de temperatura de funcionamento ambiente de 40°C a + 125°C
️ Classificação do dispositivo HBM Nível 2
¢ Nível C6 de classificação do MDL dos dispositivos
• Faixa de tensão de entrada: 1,6 V a 6,5 V
• Faixa de tensão de saída: 0,8 V a 5,5 V
• Corrente de saída até 500 mA
• Ruído de baixa tensão de saída: 12 μVRMS
• PSRR a 1 kHz: 75 dB
• Tolerância de tensão de saída (VOUT ≥ 3,3 V): ± 2%
• Baixo QI (Ativado, sem carga): 30 μA
• Baixo abandono (VOUT ≥ 3,3 V): 95 mV Típico com carga de 500 mA
• Estável com capacitores cerâmicos de entrada e saída de 1 μF
• Proteção contra sobrecarga térmica e curto-circuito
• Proteção contra corrente inversa
• Não é necessário um condensador de desvio de ruído
• Descarga automática de saída para rotação rápida
• Potência de saída boa com 140 μs de atraso típico
• Iniciação suave interna para limitar a corrente de entrada
• Faixa de temperatura do ponto de junção de funcionamento de 40°C a +125°C
Aplicações do LP5912Q3.0DRVTQ1
• Infoentretenimento automóvel
• Sistemas telemáticos
• Câmaras e radares ADAS
• Sistemas de navegação
