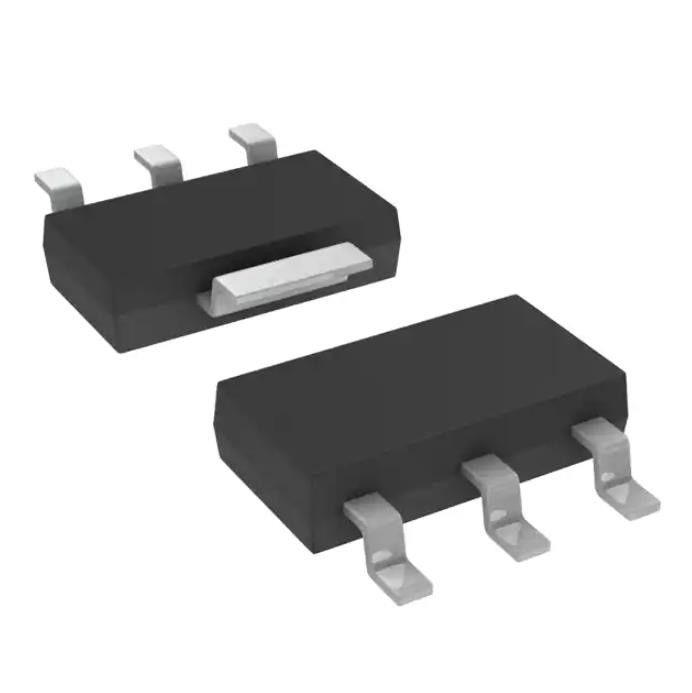

circuitos integrados lineares LD1117AS33TR IC Reg Linear de 3.3V 1A SOT223
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LD1117AS33TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Configuração de saída: | Positivo |
|---|---|---|---|
| Tipo da saída: | Fixado | Número de reguladores: | 1 |
| Tensão - entrada (máximo): | 15V | Tensão - saída (minuto/fixado): | 3.3V |
| Saída da tensão (máxima): | 1.3V @ 1A | Atual - saída: | 1A |
| Realçar: | Circuitos integrados SOT223 lineares,circuitos integrados lineares de 3.3V 1A,LD1117AS33TR IC Reg Linear |
||
Descrição de produto
O uso geral de LD1117AS33TR retransmite CI Reg Linear 3.3v 1a Sot223
O positivo linear de IC do regulador de tensão fixou 1 saída 1A SOT-223
Especificações de LD1117AS33TR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | STMicroelectronics |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Digi-Reel® | |
| Estado do produto | Ativo |
| Configuração de saída | Positivo |
| Tipo da saída | Fixado |
| Número de reguladores | 1 |
| Tensão - entrada (máximo) | 15V |
| Tensão - saída (minuto/fixado) | 3.3V |
| Tensão - saída (máxima) | - |
| Saída da tensão (máxima) | 1.3V @ 1A |
| Atual - saída | 1A |
| Atual - quieto (Iq) | 10 miliampères |
| PSRR | 75dB (120Hz) |
| Características do controle | - |
| Características de proteção | Sobre a corrente, sobre a temperatura |
| Temperatura de funcionamento | 0°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | TO-261-4, TO-261AA |
| Pacote do dispositivo do fornecedor | SOT-223 |
| Número baixo do produto | LD1117 |
Características de LD1117AS33TR
• Baixa tensão da saída:
– Tipo de 1,15 V. @ IOUT = 1 A, °C 25
• Corrente quieta muito baixa:
– tipo de 5 miliampère. @ °C 25
• Corrente de saída até 1 A
• Tensão fixa da saída de:
– 1,2 V, 1,8 V, 3,3 V
• Disponibilidade ajustável da versão (VREF = V) 1,25
• Limite atual e térmico interno
• ΜF somente 10 para a estabilidade
aplicação de LD1117AS33TR
O LD1117A ajustável tem uma tensão 1,25 estabilizada térmica da referência do ± 0,012 V entre os pinos da SAÍDA e do ajuste. IADJ é tipo de 60 µA. (máximo de 120 µA) e ΔIADJ é 1 tipo do µA. (máximo de 5 µA). R1 é normalmente fixo a 120 Ω. De figura 6 o seguinte é obtido: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 x IADJ. Em aplicações normais o valor R2 é na escala dos alguns kΩ, assim que o produto de R2 x IADJ não pode ser considerado no cálculo de VOUT; a expressão acima torna-se então: VOUT = VREF (1 + R2/R1). A fim ter um regulamento melhor da carga é importante realizar uma boa conexão de Kelvin dos resistores R1 e R2. Em particular, a conexão R1 deve ser muito próxima realizado aos pinos da SAÍDA e do ajuste, quando a conexão de terra R2 dever ser colocada tão perto de tão possível ao pino negativo da carga. A rejeção da ondinha pode ser melhorada introduzindo um capacitor eletrolítico de 10 µF colocado paralelamente ao resistor R2 (veja figura 8).
Classificações ambientais & da exportação de LD1117AS33TR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
