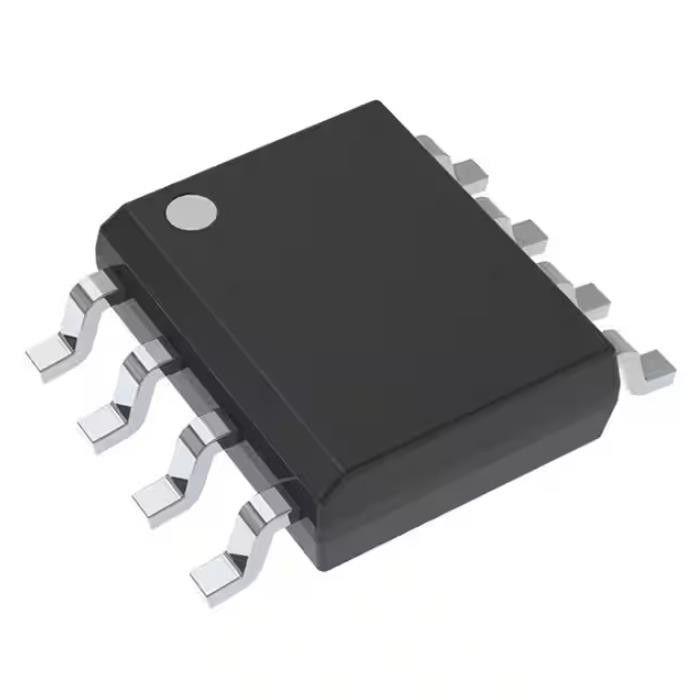

Circuitos integrados 5V 50MA 8SOIC IC Reg Linear LM2936MX-5.0 NOPB
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM2936MX-5.0/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Saída da tensão (máxima): | 0.4V @ 50mA | Atual - saída: | 50mA |
|---|---|---|---|
| Atual - quieto (Iq): | µA 9 | Atual - fonte (máxima): | 2,5 miliampères |
| PSRR: | 60dB (120Hz) | Montando o tipo: | Montagem de superfície |
| Características de proteção: | Sobre a temperatura, a polaridade reversa, procura um caminho mais curto | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Realçar: | LM2936MX-5.0 NOPB,5V 50MA 8SOIC IC Reg Linear,Chip Linear 5V 50MA 8SOIC |
||
Descrição de produto
LM2936MX-5.0/NOPB Relés de uso geral Ic Reg Linear 5v 50ma 8soic
Regulador de Tensão Linear IC Positivo Fixo 1 Saída 50mA 8-SOIC
Especificações deLM2936MX-5.0/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de Tensão - Lineares | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Digi-Reel® | |
| Status do produto | Ativo |
| Configuração de saída | Positivo |
| Tipo de saída | Fixo |
| Número de reguladores | 1 |
| Tensão - Entrada (Máx.) | 40V |
| Tensão - Saída (Mín/Fixa) | 5V |
| Tensão - Saída (Máx.) | - |
| Queda de Tensão (Máx.) | 0,4V @ 50mA |
| Atual - Saída | 50mA |
| Atual - Quiescente (Iq) | 9 µA |
| Corrente - Fornecimento (Máx) | 2,5 mA |
| PSRR | 60dB (120Hz) |
| Recursos de controle | - |
| Recursos de proteção | Sobretemperatura, polaridade reversa, curto-circuito |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto base | LM2936 |
Características deLM2936MX-5.0/NOPB
• LM2936 Faixa operacional VIN de 5,5 V a 40 V
• LM2936HV Faixa VIN operacional de 5,5 V a 60 V
• Corrente quiescente ultrabaixa (IQ ≤ 15 μA para IOUT = 100 μA)
• 3-V fixo, 3,3-V ou 5-V com saída de 50 mA
• Tolerância de saída inicial de ±2%
• ±3% de tolerância de saída sobre linha, carga e temperatura
• Tensão de queda Normalmente 200 mV em IOUT = 50 mA
• Proteção de tensão de entrada de –24-V
• Proteção contra transiente de entrada de –50-V
• Limite de corrente de curto-circuito interno
• Proteção de desligamento térmico interno
• Pino de desligamento disponível com pacote LM2936BM
Formulários deLM2936MX-5.0/NOPB
• Automotivo
• Controles Industriais
• Ponto de Carga
Classificações Ambientais e de Exportação deLM2936MX-5.0/NOPB
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
