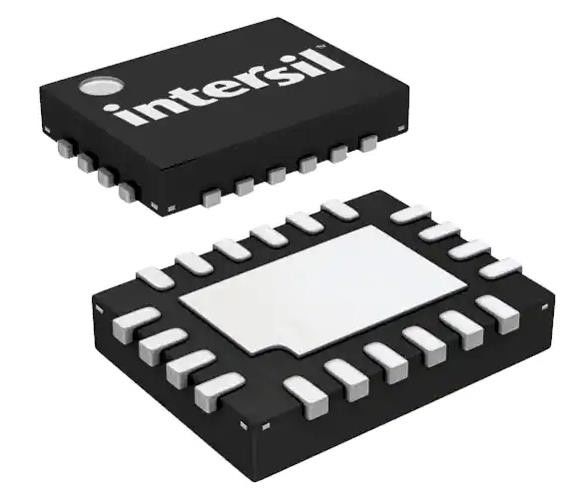

ISL97671AIRZ-TK LED Driver IC 6 Regulador de saída Step-Up PWM Dimming 50mA
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISL97671AIRZ-TK |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 6 | Voltagem - Fornecimento (min): | 4.5V |
|---|---|---|---|
| Voltagem - Fornecimento (máximo): | 26.5V | Voltagem - Saída: | 45 V |
| Corrente - Saída / Canal: | 50 mA | Frequência: | 600 kHz, 1,14 MHz |
| Temperatura de funcionamento: | -40°C ~ 85°C (TA) | Aplicações: | Iluminação de fundo |
Descrição de produto
ISL97671AIRZ-TK LED Driver IC 6 Regulador de saída Step-Up PWM Dimming 50mA
Especificações de ISL97671AIRZ-TK
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Condutores de LED | |
| Mfr | Renesas Electronics America Inc. |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Tipo | Regulador de CC DC |
| Topologia | Step-Up (Reforço) |
| Interruptores internos | - Sim, sim. |
| Número de saídas | 6 |
| Voltagem - Fornecimento (min) | 4.5V |
| Voltagem - Fornecimento (máximo) | 26.5V |
| Voltagem - Saída | 45 V |
| Corrente - Saída / Canal | 50 mA |
| Frequência | 600 kHz, 1,14 MHz |
| Dimming | PWM |
| Aplicações | Iluminação de fundo |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 20-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | 20-QFN (3x4) |
| Número do produto de base | ISL97671 |
Características doISL97671AIRZ-TK
• canais de 6 x 50 mA
• Entrada de 4,5 V a 26,5 V com saída máxima de 45 V
• entrada de 3 V (ver figura 38 na página 26) para 21 V com saída máxima de 26,5 V
• Dimming PWM com controlo de deslocamento de fase
• Dimming PWM ou DC controlado SMBus/I2C
• Dimming PWM direto
• linearidade de atenuação PWM
- Dimming PWM com frequência de dimming ajustável e ciclo de trabalho linear de 0,4% a 100% < 30 kHz
- Dimming PWM direto ciclo de trabalho linear de 0,007% a 100% a 200Hz
• Correspondência de corrente ± 0,7%
• Frequência de comutação selecionável de 600 kHz/1,2 MHz
• Controle dinâmico do espaço da cabeça
• Proteção contra falhas
- Proteção contra falhas de circuito curto/aberto, OVP, OTP e saída opcional
• 20 Ld 4mmx3mm embalagem QFN
IntroduçãoISL97671AIRZ-TK
• Displays de tablet PC para notebook com iluminação LED
• Iluminação de fundo LED do monitor LCD
• Iluminação de fundo LED RGB sequencial de campo
