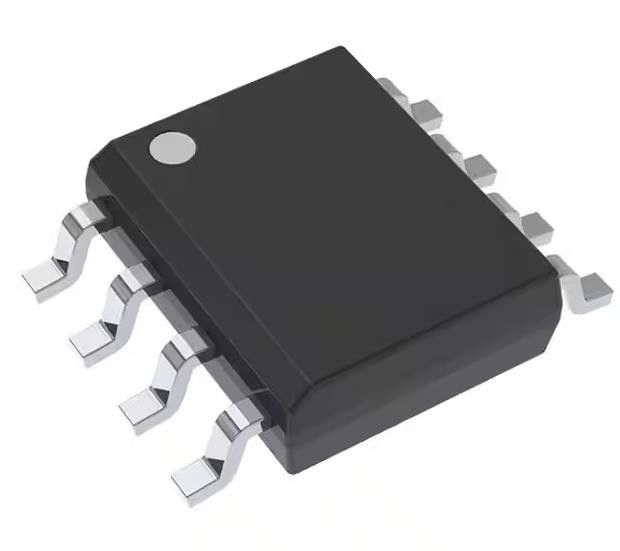

SN65HVD1782QDRQ1 1/1 Transceptor Meio RS422, RS485 8-SOIC 3.3V ~ 5V
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | SN65HVD1782QDRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Protocolo: | RS422, RS485 | Número de condutores/receptores: | A Bíblia, 1/11 |
|---|---|---|---|
| Duplex: | Metade. | Histerese do receptor: | 50 milivolt |
| Taxa de dados: | 10Mbps | Voltagem - Fornecimento: | 3.3V ~ 5V |
| Temperatura de funcionamento: | -40°C ~ 125°C | Embalagem / Caixa: | 8-SOIC (0,154", 3,90 mm de largura) |
Descrição de produto
SN65HVD1782QDRQ1 1/1 Transceptor Meio RS422, RS485 8-SOIC 3.3V ~ 5V
Especificações de SN65HVD1782QDRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Interface | |
| Condutores, Receptores, Transceptores | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Digi-Reel® | |
| Tipo | Transmissor |
| Protocolo | RS422, RS485 |
| Número de condutores/receptores | A Bíblia, 1/11 |
| Duplex | Metade. |
| Histerese do receptor | 50 mV |
| Taxa de dados | 10 Mbps |
| Voltagem - Fornecimento | 3.3V ~ 5V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | 65HVD1782 |
Características doSN65HVD1782QDRQ1
• Qualificado para aplicações automotivas
• Qualificado AEC-Q100 com os seguintes resultados
Temperatura do dispositivo grau 1:
Área de temperatura de funcionamento ambiente entre 40°C e 125°C
¢ Dispositivo HBM ESD Nível de classificação H2
O nível de classificação C3B
• Protecção contra falhas do bus-pin para:
O valor da tensão de saída deve ser igual ou superior a 0,7 V.
O valor da tensão de transmissão deve ser igual ou superior a:
• Função com gama de alimentação de 3,3 V a 5 V
• Proteção HBM de ±16 kV nos pinos dos ônibus
• Redução da carga da unidade até 320 nós
• Receptor à prova de falhas para condições de circuito aberto, de curto-circuito e de paragem
• Baixo consumo de energia
️ Corrente de alimentação de reserva baixa, 1 μA no máximo
¢ ICC 4-mA Quiescente durante a operação
• Compatível com o padrão industrial SN75176
• Taxas de sinalização de 115 kbps, 1 Mbps e até 10 Mbps
IntroduçãoSN65HVD1782QDRQ1
Links de dados automotivos
