LM53601AQDSXTQ1 Regulador de comutação IC ajustável positivo 3.3V 1 saída 1A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM53601AQDSXTQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 3.8V | Voltagem - Entrada (máximo): | 36 V |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 3.3V | Voltagem - Saída (máximo): | 6V |
| Corrente - Saída: | 1A | Frequência - Troca: | 2.1MHz |
| Temperatura de funcionamento: | -40°C ~ 150°C (TJ) | ||
| Realçar: | 3IC do regulador de comutação de 3 V,1A IC do regulador de comutação,LM53601AQDSXTQ1 IC do regulador de comutação |
||
Descrição de produto
LM53601AQDSXTQ1 Regulador de comutação IC ajustável positivo 3.3V 1 saída 1A
Especificações de LM53601AQDSXTQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 3.8V |
| Voltagem - Entrada (máximo) | 36 V |
| Voltagem - saída (min/fixa) | 3.3V |
| Voltagem - Saída (máximo) | 6V |
| Corrente - Saída | 1A |
| Frequência - Troca | 2.1MHz |
| Rectificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |

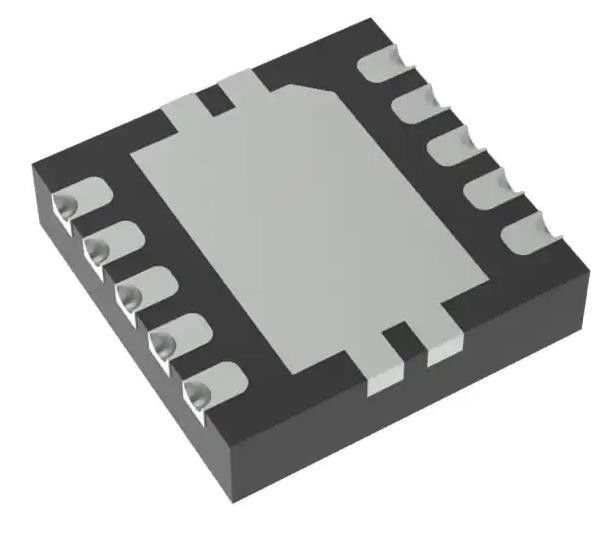

| Embalagem / Caixa | Pad 10-WFDFN Exposto |
| Pacote de dispositivos do fornecedor | 10-WSON (3x3) |
| Número do produto de base | LM53601 |
Características doLM53601AQDSXTQ1
• Qualificado para aplicações automotivas
• A qualificação AEC-Q100 com os seguintes resultados:
️ Grau de temperatura do dispositivo 1: gama de temperaturas de funcionamento ambiente de 40°C a 125°C
¢ Classificação do dispositivo HBM nível 2
Classificação dos dispositivos no nível C5 do MDL
• Intervalo de temperaturas de junção entre 40°C e 150°C (disponível)
• Voltagem de entrada de funcionamento ampla: 3,55 V a 36 V (com transiente a 42 V)
• Disponível a opção de alargamento do espectro
• Frequência de comutação fixa de 2,1 MHz
• Baixa corrente de quiescência: 23 μA
• Corrente de desligamento: 1,8 μA
• Saída ajustável de 3,3 V ou 5 V
• Carga máxima de corrente: 650 mA para LM53600-Q1,1000 mA para LM53601-Q1
• Modo PWM forçado selecionável por pin
• Saída RESET com filtro e liberação retardada
• Sincronização de frequência externa
• Compensação interna, arranque suave, limite de corrente e UVLO
• Embalagem SON de 10 pilares, de 3 mm × 3 mm, com flancos úmidos e não úmidos
AplicaçãoLM53601AQDSXTQ1
• Aplicações de câmaras automotivas
• Sistemas de assistência ao condutor automóvel
• Aplicações na carroçaria automóvel
