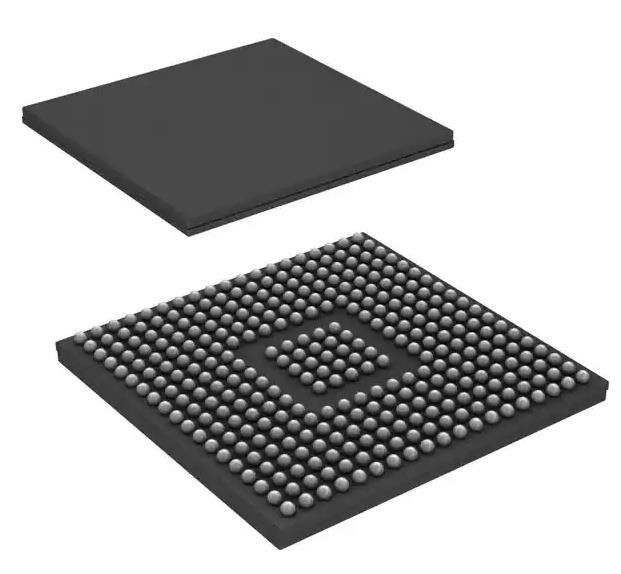

TMS320F28377DZWTQ C28x Microcontrolador de Segurança Funcional Automóvel IC 32 bits
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TMS320F28377DZWTQ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Processador central: | C28x | Tamanho do núcleo: | Dual Core de 32 bits |
|---|---|---|---|
| Velocidade: | 200 MHz | Conectividade: | CANbus, EBI/EMI, ² C de I, McBSP, SCI, SPI, acima de, UART/USART, USB |
| Número de entradas e saídas: | 169 | Tamanho da Memória do Programa: | 1MB (512K x 16) |
| Tamanho da RAM: | 102K x 16 | Voltagem - Fornecimento (Vcc/Vdd): | 1.14V ~ 3.47V |
| Realçar: | microcontrolador de 32 bits IC,Microcontrolador IC de segurança funcional automotiva,TMS320F28377DZWTQ |
||
Descrição de produto
TMS320F28377DZWTQ C28x Microcontrolador de Segurança Funcional Automóvel IC 32 bits
Especificações de TMS320F28377DZWTQ
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100, C2000TM C28x DelfinoTM, Segurança Funcional (FuSa) |
| Pacote | Caixa |
| Processador central | C28x |
| Tamanho do núcleo | Dual-Core de 32 bits |
| Velocidade | 200 MHz |
| Conectividade | CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB |
| Periféricos | DMA, POR, PWM, WDT |
| Número de entradas e saídas | 169 |
| Tamanho da Memória do Programa | 1MB (512K x 16) |
| Tipo de memória do programa | Flash |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 102K x 16 |
| Voltagem - Fornecimento (Vcc/Vdd) | 1.14V ~ 3.47V |
| Conversores de dados | A/D 24x12b, 12x16b; D/A 3x12b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 125°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 337-LFBGA |
| Pacote de dispositivos do fornecedor | 337-NFBGA (16x16) |
| Número do produto de base | TMS320 |
Características doTMS320F28377DZWTQ
• Arquitetura de duplo núcleo
Duas CPUs de 32 bits TMS320C28x
️ 200 MHz
¢ Unidade de ponto flutuante (FPU) de precisão única IEEE 754
Unidade de Matemática Trigonometrica (TMU)
¢ Viterbi/Unidade de Matemática Complexa (VCU-II)
• Dois aceleradores de leis de controlo (CLA) programáveis
️ 200 MHz
¢ IEEE 754 instruções de ponto flutuante de precisão única
Executa código independentemente da CPU principal
• Memória no chip
512KB (256KW) ou 1MB (512KW) de flash (protegido pelo ECC)
- 172KB (86KW) ou 204KB (102KW) de RAM (protegido por ECC ou protegido por paridade)
¢ Segurança de duas zonas que apoie o desenvolvimento de terceiros
Número único de identificação
• Controle do relógio e do sistema
Dois osciladores internos de 10 MHz de pin zero
Oscilador de cristais em chip
Modulo do temporizador do cão de guarda com janela
Falta de circuito de detecção de relógio
• Núcleo de 1,2 V, projeto de E/S de 3,3 V
• Periféricos do sistema
Duas interfaces de memória externa (EMIF) com suporte ASRAM e SDRAM
Controlos de acesso direto à memória (DMA) duplos de 6 canais
- até 169 pinos de entrada/saída multiplexados de uso geral (GPIO) programáveis individualmente com filtragem de entrada
¢ Controlador de interrupção periférico expandido (ePIE)
Suporte ao modo de baixa potência (LPM) múltipla com alarme externo
• Periféricos de comunicações
- USB 2.0 (MAC + PHY)
¢ Suporte para interface de porta paralela universal (uPP) compatível com 12 pines 3.3 V
2 módulos de rede de área de controlo (CAN)
3 portas SPI de alta velocidade (até 50 MHz)
2 Portos de série multicanal tamponados (McBSP)
Quatro interfaces de comunicações em série (SCI/UART)
2 interfaces I2C (bootable)
Aplicação do TMS320F28377DZWTQ
• Radar de médio e curto alcance
• Controle do motor do inversor de tração
• Controlo de motores comerciais de grandes dimensões
• Equipamento automático de triagem
• Controle CNC
• Estação de carregamento AC (pilha)
• Estação de carregamento de CC (pilha)
• Módulo de energia da estação de carregamento de veículos eléctricos
• Sistema de conversão de potência de armazenamento de energia (PCS)
• Inversor central
• Otimizador de energia solar
• Inversor de cordas
• Inverter e controlo do motor
• Carregador integrado (OBC) e sem fios
• Controlador de segmento de motor linear
• Módulo de controlo de accionamento por servo
• Motor BLDC de entrada AC
• Motor BLDC de entrada em CC
• AC-DC industrial
• UPS trifásico
