ISO7240CFDW Isolador digital de propósito geral 2500Vrms 4 canais 25Mbps 25kV/μs CMTI
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7240CFDW |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 4 | Entradas - lado 1/Side 2: | 4/0 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Tensão - isolamento: | 2500Vrms |
| Imunidade transiente do modo comum (minuto): | 25kV/µs | Taxa de dados: | 25Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 42ns, 42ns | Distorção da largura de pulso (máxima): | 2.5ns |
| Realçar: | Isolador digital de 4 canais de uso geral,IC de isolamento digital de uso geral de 25 Mbps,ISO7240CFDW IC de isolador digital |
||
Descrição de produto
ISO7240CFDW Isolador digital de propósito geral 2500Vrms 4 canais 25Mbps 25kV/μs CMTI
Especificações de ISO 7240CFDW
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tubos |
| Tecnologia | Acoplamento por capacidade |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 4 |
| Insumos - Página 1/Página 2 | 4/0 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 2500 Vrms |
| Imunidade transitória em modo comum (min) | 25 kV/μs |
| Taxa de dados | 25 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 42n, 42n |
| Distorção da largura do pulso (máximo) | 2.5ns |
| Tempo de subida / queda (tipo) | 2n, 2n |
| Voltagem - Fornecimento | 3.15V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |

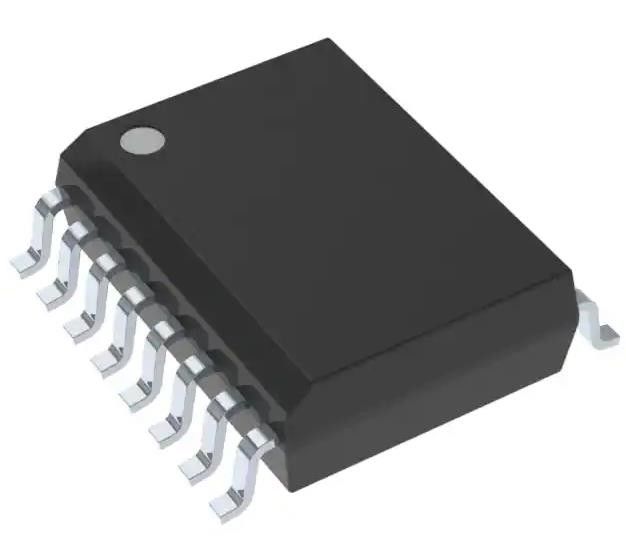

| Embalagem / Caixa | 16-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-SOIC |
| Número do produto de base | ISO 7240 |
Características doISO 7240CFDW
• Opções de taxa de sinalização de 25 e 150 Mbps
¢ Baixa inclinação de saída de canal para canal; 1 ns Máximo
Distorção de largura de pulso baixa (PWD); 2 ns Máximo
¢ Baixo conteúdo de jitter; 1 ns Tipo a 150 Mbps
• Saída padrão selecionável (ISO7240CF)
• > 25 anos de vida útil à tensão de trabalho nominal (ver Projecção de vida útil da família ISO72x de isoladores digitais e condensadores de isolamento em alta tensão)
• Proteção ESD de 4 kV
• Funciona com fontes de 3,3 V ou 5 V
• Alta Imunidade Electromagnética (ver ISO72x Imunidade do Campo Magnético do Isolador Digital)
• Faixa de temperatura de funcionamento de 40°C a +125°C
• Certificações relacionadas com a segurança:
¢ VDE 4000 VPK Isolamento básico por DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
¢ 2,5 kVRMS Isolamento durante 1 minuto por UL 1577
¢ Aviso de aceitação do componente CSA #5A e norma IEC 60950-1 de equipamento final
