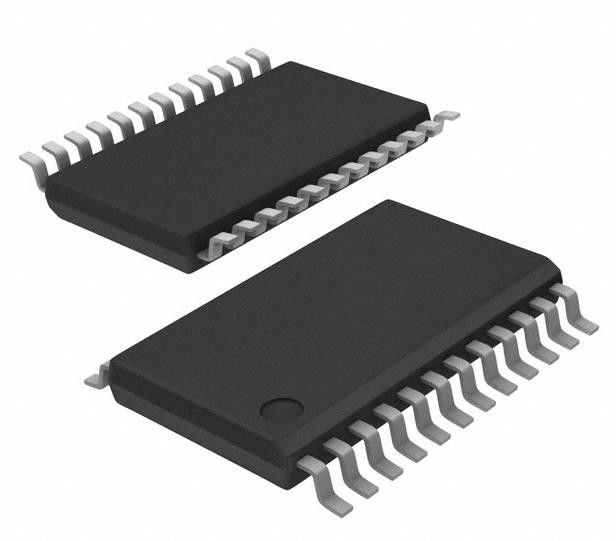

UCC28951QPWRQ1 Regulador de ponte completa de saída positiva controlador de CC IC 24-TSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC28951QPWRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 6 | Fases de saída: | 1 |
|---|---|---|---|
| Voltagem - Fornecimento (Vcc/Vdd): | 8V ~ 17V | Frequência - Troca: | Até 1 MHz |
| Ciclo de dever (máximo): | 95% | Características de controlo: | Permita, controle de frequência, começo macio |
| Temperatura de funcionamento: | -40°C ~ 125°C (TJ) | Embalagem / Caixa: | 24-TSSOP (0,173", 4,40 mm de largura) |
| Realçar: | 24-TSSOP DC Controller IC,UCC28951QPWRQ1 Controlador de CC IC,UCC28951QPWRQ1 |
||
Descrição de produto
UCC28951QPWRQ1 Regulador de ponte completa de saída positiva controlador de CC IC 24-TSSOP
Especificações de UCC28951QPWRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Controladores de comutação de CC | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de saída | Condutor de transistor |
| Função | - |
| Configuração de saída | Positivo |
| Topologia | Ponte completa |
| Número de saídas | 6 |
| Fases de produção | 1 |
| Voltagem - Fornecimento (Vcc/Vdd) | 8V ~ 17V |
| Frequência - Troca | Até 1 MHz |
| Ciclo de trabalho (máximo) | 95% |
| Rectificador síncrono | - Sim, sim. |
| Sincronização de relógio | - Sim, sim. |
| Interfaces em série | - |
| Características de controlo | Ativar, controlo de frequência, arranque suave |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 24-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 24-TSSOP |
| Número do produto de base | O valor da taxa de juro é igual ao valor da taxa de juro |
Características doUCC28951QPWRQ1
• Qualificado para aplicações automotivas
• A qualificação AEC-Q100 com os seguintes resultados:
️ Grau de temperatura do dispositivo 1: gama de temperaturas ambientais de funcionamento de ¥40°C a +125°C
¢ Dispositivo HBM nível de classificação ESD H2
¢ Nível de classificação C3B do MDL ESD do dispositivo
• Intervalo de comutação de tensão zero (ZVS) melhorado
• Controle direto do retificador síncrono (SR)
• Gestão da eficiência da carga leve, incluindo:
Função em modo "burst"
¢ Modo de condução descontínua (DCM), controlo dinâmico SR de ligação/desligação com limiar programável
¢ Retardo adaptativo programável
• Controle do modo de corrente média ou máxima com compensação de inclinação e controlo do modo de tensão programáveis
• Função de arranque suave e activação em circuito fechado
• Frequência de comutação programável até 1 MHz com sincronização bidirecional
• (± 3%) proteção do limite de corrente ciclo a ciclo com suporte ao modo de soluço
• Corrente de arranque de 150 μA
• Bloqueio de baixa tensão VDD
• Largo intervalo de temperaturas: de ¥40°C a +125°C
AplicaçãoUCC28951QPWRQ1
• Inversores para veículos elétricos
• Carregadores de veículos elétricos
• Inversores solares
• UPS
