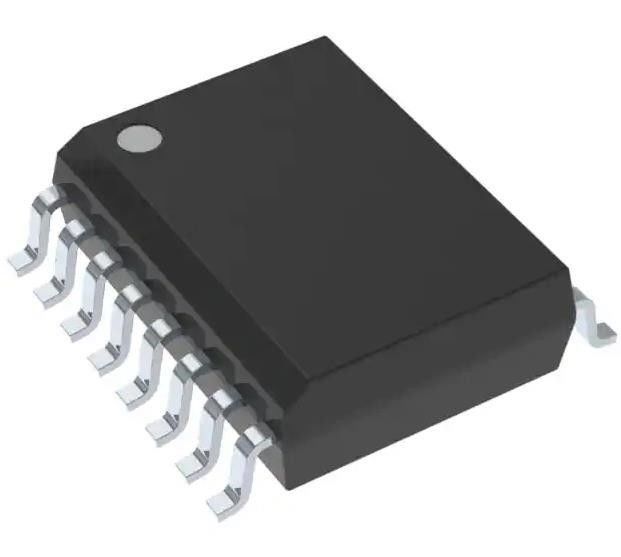

ISO7340CQDWRQ1 Isolador Digital de Propósito Geral 3000Vrms 4 Canal 25Mbps 25kV/μs
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7340CQDWRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 4 | Entradas - lado 1/Side 2: | 4/0 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Tensão - isolamento: | 3000Vrms |
| Imunidade transiente do modo comum (minuto): | 25kV/µs | Taxa de dados: | 25Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 58ns, 58ns | Distorção da largura de pulso (máxima): | 4NS |
| Realçar: | Isolador digital de 4 canais de uso geral,ISO7340CQDWRQ1,Isolador digital de uso geral de 3000 Vrms |
||
Descrição de produto
ISO7340CQDWRQ1 Isolador Digital de Propósito Geral 3000Vrms 4 Canal 25Mbps 25kV/μs
Especificações de ISO 7340CQDWRQ1
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tecnologia | Acoplamento por capacidade |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 4 |
| Insumos - Página 1/Página 2 | 4/0 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 3000 Vrms |
| Imunidade transitória em modo comum (min) | 25 kV/μs |
| Taxa de dados | 25 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 58n, 58n |
| Distorção da largura do pulso (máximo) | 4n |
| Tempo de subida / queda (tipo) | 2.1n, 1.7n |
| Voltagem - Fornecimento | 3 V ~ 5,5 V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-SOIC |
| Número do produto de base | ISO 7340 |
Características doISO 7340CQDWRQ1
• Qualificado para aplicações automotivas
• AEC-Q100 Qualificado com os seguintes resultados:
Temperatura do dispositivo grau 1: faixa de temperatura de funcionamento ambiente de ¥40°C a 125°C
¢ Dispositivo de classificação HBM Nível 3A
¢ Nível C6 de classificação do MDL dos dispositivos
• Taxa de sinalização: 25 Mbps
• Filtro de ruído integrado nas entradas
• Opções padrão de alta e baixa saída
• Baixo consumo de energia, CCI típico por canal a 1 Mbps:
- ISO 7340-Q1: 0,9 mA (fornecimentos de 5 V),0.7 mA (3.3 V)
ISO7341-Q1: 1,2 mA (5-V Supplies),0.9 mA (3.3 V)
ISO7342-Q1: 1,3 mA (5-V Supplies),0.9 mA (3.3 V)
• Baixo atraso de propagação: 31 ns típico (5-V)
• Tradução de níveis de 3,3 V e 5 V
• Imunidade transitória de 70 KV/μs, típica (fornecimentos de 5 V)
• Compatibilidade eletromagnética robusta (EMC)
¢ ESD, EFT e Imunidade contra surtos a nível do sistema
¢ Baixas emissões
• Funciona a partir de fontes de 3,3 V e 5 V
• Pacote SOIC-16 de corpo largo
• Certificações relacionadas com a segurança:
¥ 4242-VPK Isolamento básico conforme DIN V VDE V0884-10 e DIN EN 61010-1
¢ Isolamento 3-KVRMS durante 1 minuto por UL 1577
¢ Aviso de aceitação de componentes CSA 5A, normas IEC60950-1 e IEC 61010-1 de equipamento final
Certificado CQC GB4943.1-2011
Aplicação da norma ISO7340CQDWRQ1
• Substituição do optoacoplador em:
¢ Autobus de campo industrial
¢ Profibus
¢ Modbus
Buses de dados DeviceNet
Interface de controlo por servo
- Controle motor
¢ Fornecimentos de energia
¢ Pacotes de baterias
