TPS7A8300RGRR Regulador de tensão linear IC ajustável/programável 1 Saída 2A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS7A8300RGRR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 6.5V |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 0.8V | Voltagem - Saída (máximo): | 5V |
| Desligamento da tensão (máximo): | 0.2V @ 2A | Corrente - Saída: | 2A |
| Corrente - Quiescente (Iq): | 4 miliampères | Corrente - Fornecimento (máximo): | 5 miliampères |
| Realçar: | TPS7A8300RGRR Regulador de tensão linear IC,Regulador de tensão linear programável IC,TPS7A8300RGRR |
||
Descrição de produto
TPS7A8300RGRR Regulador de tensão linear IC ajustável/programável 1 Saída 2A
Especificações de TPS7A8300RGRR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração de saída | Positivo |
| Tipo de saída | Ajustável/programável |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 6.5V |
| Voltagem - saída (min/fixa) | 0.8V |
| Voltagem - Saída (máximo) | 5V |
| Desligamento da tensão (máximo) | 0.2V @ 2A |
| Corrente - Saída | 2A |
| Corrente - Quiescente (Iq) | 4 mA |
| Corrente - Fornecimento (máximo) | 5 mA |
| PSRR | 40 dB (1MHz) |
| Características de controlo | Ativar, Poder Bom, Começo Suave |
| Características de protecção | Excesso de corrente, sobre temperatura, sob bloqueio de tensão (UVLO) |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |

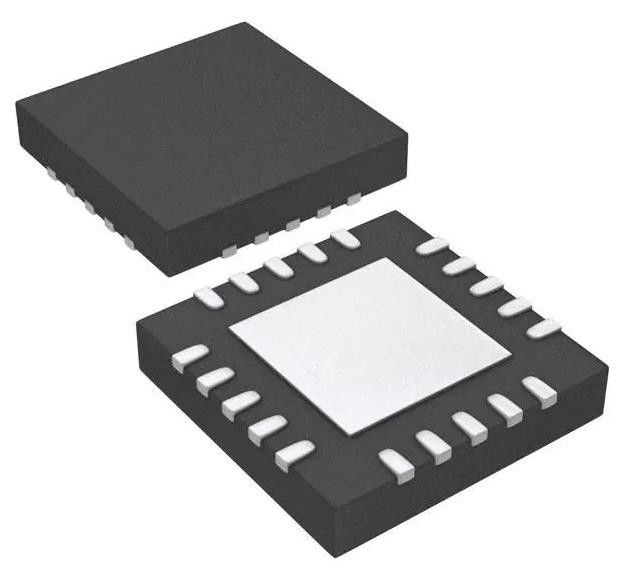

| Embalagem / Caixa | Pad 20-VFQFN Exposto |
| Pacote de dispositivos do fornecedor | 20-VQFN (3.5x3.5) |
| Número do produto de base | TPS7A8300 |
Características doTPS7A8300RGRR
* Descolagem ultrabaixa: 125 mV Máximo a 2 A
* Voltagem de saída Ruído: 6 pVRM
* Rejeição da corrente: 40 dB a 1 MHz
* Faixa de tensão de entrada:
- Sem BIAS: 1,4 V a 6,5 V
- Com BIAS: 1,1 V a 6,5 V
* Dois modos de tensão de saída:
- ANY-OUTT Version (User-ProgrammableOutput via PCB Layout):
- Não é necessário resistor externo
- Faixa de tensão de saída: 0,8 V a 3,95 V
- Faixa de tensão de saída: 0,8 V a 5,0 V
* 1.0% de precisão sobre linha, carga e temperatura
* Estável com um condensador cerâmico de saída de 22 F
* Saída de arranque suave programável
* Saída de potência boa (PG)
* Pacotes disponíveis:
- 5 mm x 5 mm VQFN-20
- 3,5 mm x 3,5 mm VQFN-20
