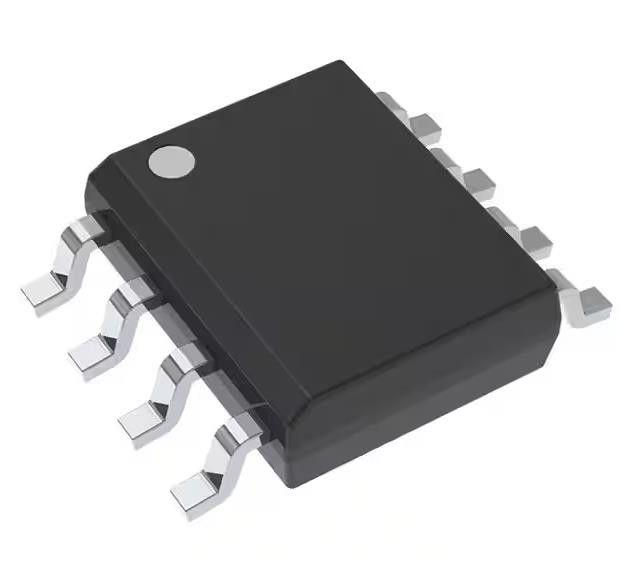

INA240A1QDRQ1 Amplificador de sentido de corrente 1 Circuito 8-SOIC 400 kHz
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | INA240A1QDRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de circuitos: | 1 | Taxa de giro: | 2V/µs |
|---|---|---|---|
| -3db de largura de banda: | 400 kHz | Atual - polarização entrada: | 90 µA |
| Tensão - offset entrado: | µV 5 | Corrente - Fornecimento: | 1.8mA |
| Tensão - período da fonte (minuto): | 2,7 V | Tensão - período da fonte (máximo): | 5,5 V |
| Realçar: | 1 Amplificador de sentido de corrente de circuito,INA240A1QDRQ1 Amplificador de sentido de corrente,Amplificador de sentido de corrente 8-SOIC |
||
Descrição de produto
INA240A1QDRQ1 Amplificador de sentido de corrente 1 Circuito 8-SOIC 400 kHz
Especificações de INA240A1QDRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, OP Amp, Amp tampão | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de amplificador | Sentido atual |
| Número de circuitos | 1 |
| Tipo de saída | - |
| Taxa de deslocamento | 2V/μs |
| -3dB de largura de banda | 400 kHz |
| Corrente - Bias de entrada | 90 μA |
| Voltagem - compensação de entrada | 5 μV |
| Corrente - Fornecimento | 1.8 mA |
| Voltagem - Distância de alimentação (min) | 2.7 V |
| Voltagem - Distância de alimentação (máximo) | 5.5 V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | INA240 |
Características doINA240A1QDRQ1
• AEC-Q100 Qualificado para aplicações automotivas
Classe de temperatura 1: Faixa de temperatura de funcionamento ambiente de ¥40°C a +125°C
Classe de temperatura 0: Faixa de temperatura ambiente de funcionamento de 40°C a + 150°C
¢ HBM ESD Nível de classificação H2
Classificação do MDL ESD Nível C5
• Funcional e com segurança
¢ Documentação disponível para auxiliar na concepção de sistemas funcionais de segurança
• Rejeição PWM reforçada
• Excelente CMRR:
¢ 132-dB CC CMRR
- 93-dB AC CMRR a 50 kHz
• Largo intervalo de modo comum: ¥4 V a 80 V
• Precisão:
Erro de ganho: 0,20% (máximo) com 2,5 ppm/°C (drift máximo)
Válvula de desvio: ± 25 μV (máximo) com 250nV/°C (máximo de deriva)
• Ganhos disponíveis:
¢ INA240A1-Q1: 20 V/V
INA240A2-Q1: 50 V/V
¢ INA240A3-Q1: 100 V/V
INA240A4-Q1: 200 V/V
IntroduçãoINA240A1QDRQ1
• Direção elétrica
• Estabilidade e controlo da tracção
• Controle do motor e do atuador
• Controle do solenoide e da válvula
