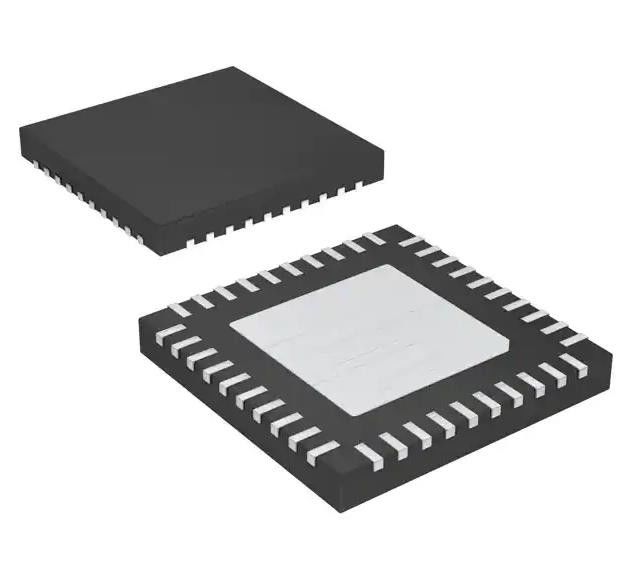

MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Microcontrolador IC de 16 bits FLASH de 25 MHz
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MSP430F5172IRSBR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tamanho do núcleo: | 16 bits | Velocidade: | 25 MHz |
|---|---|---|---|
| Conectividade: | ² C de I, IrDA, SCI, SPI, UART/USART | Periféricos: | Detecção/reinicialização, DMA, POR, PWM, WDT |
| Número de entradas e saídas: | 31 | Tamanho da Memória do Programa: | 32KB (32K x 8) |
| Tamanho da RAM: | 2K x 8 | ||
| Realçar: | IC de microcontrolador de 16 bits,MSP430F5172IRSBR Microcontrolador IC,MSP430F5172IRSBR |
||
Descrição de produto
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Microcontrolador IC de 16 bits FLASH de 25 MHz
Especificações de MSP430F5172IRSBR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | MSP430F5xx |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Digi-Reel® | |
| Processador central | MSP430 CPUXV2 |
| Tamanho do núcleo | 16 bits |
| Velocidade | 25 MHz |
| Conectividade | I2C, IrDA, SCI, SPI, UART/USART |
| Periféricos | Detecção/reinicialização, DMA, POR, PWM, WDT |
| Número de entradas e saídas | 31 |
| Tamanho da Memória do Programa | 32KB (32K x 8) |
| Tipo de memória do programa | Flash |
| Tamanho da EEPROM | - |
| Tamanho da RAM | 2K x 8 |
| Voltagem - Fornecimento (Vcc/Vdd) | 1.8V ~ 3.6V |
| Conversores de dados | A/D 11x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 40-WFQFN Exposto |
| Pacote de dispositivos do fornecedor | 40 WQFN (5x5) |
| Número do produto de base | MSP430F5172 |
Características doMSP430F5172IRSBR
• Baixo intervalo de tensão de alimentação: 3,6 V até 1,8 V
• Consumo de energia ultra-baixo
Modo ativo (AM): 180 μA/MHz
Modo de espera (modo LPM3 WDT, 3 V): 1,1 μA
Modo desligado (Retenção de RAM LPM4, 3 V): 0,9 μA
Modo de desligamento (LPM4).5, 3 V): 0,25 μA
• Despertar do modo de espera em menos de 5 μs
• Arquitetura RISC de 16 bits, memória estendida, tempo de ciclo de instruções de 40 ns
• Sistema flexível de gestão de energia
¢ LDO totalmente integrado com tensão de alimentação do núcleo programável regulada
Supervisão, monitorização e apagão da tensão de alimentação
• Sistema de relógio unificado
Loop de controlo FLL para estabilização de frequência
Fonte de relógio interno de baixa potência e baixa frequência (VLO)
Fonte de referência interna de baixa frequência (REFO)
¢ Cristais de 32 kHz (XT1)
Cristais de alta frequência até 25 MHz (XT1)
• Multipliador de hardware suporta operações de 32 bits
• DMA de 3 canais
• Até doze Push/Pull I/Os digitais de tolerância a 5 V com potência de acionamento de até 20 mA
• Timer TD0 de 16 bits com três registos de captura/comparação e suporte ao modo de alta resolução (1) Funcionalidade completa nas opções de pacotes QFN de 40 pinos.ver Descrições de sinal.
• Timer TD1 de 16 bits com três registos de captura/comparação e suporte ao modo de alta resolução
• Timer TA0 de 16 bits com três registos de captura/comparação
• Interfaces universais de comunicação em série (USCIs) (1)
USCI_A0 Apoia:
¢ UART aprimorada suporta detecção automática de BaudRate
¢ Encoder e Decodificador IrDA
¢ SPI síncrono
USCI_B0 Apoia:
¢ I2C
¢ SPI síncrono
• Convertidor Análogo-Digital (ADC) de 10 bits a 200 kbps
Referência interna
¢ Amostragem e retenção
Função de Autoscan
¢ Até 8 canais externos e 2 canais internos, incluindo sensor de temperatura (1)
• Comparador de até 16 canais no chip, incluindo um modo de ultra-baixa potência
• Programação em série a bordo, sem necessidade de tensão de programação externa
• Comparação de dispositivos resume os membros da família disponíveis
• Disponível em pacotes de 40 pin QFN (RSB), 38 pin TSSOP (DA) e 40 pin BGA (YFF)
IntroduçãoMSP430F5172IRSBR
• Sistemas analógicos e digitais de sensores
• Iluminação LED
• Fornecimentos de energia digitais
• Controles motores
• Controles remotos
• Termostatos
