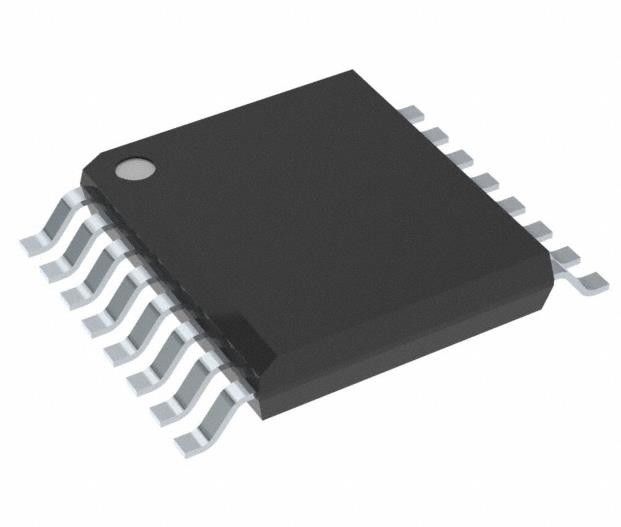

ISO7741FQDBQRQ1 Isolador Digital de Propósito Geral 2500Vrms 4 Canal 100Mbps 85kV/μs
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ISO7741FQDBQRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 4 | Entradas - lado 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo de canal: | Unidireccional | Tensão - isolamento: | 2500Vrms |
| Imunidade transiente do modo comum (minuto): | 85 kV/μs | Taxa de dados: | 100Mbps |
| TpLH/tpHL do atraso de propagação (máximo): | 16ns, 16ns | Distorção da largura de pulso (máxima): | 4.9ns |
| Realçar: | Isolador digital de 100 Mbps,Isolador digital de 4 canais,2500Vrms Isolador digital de propósito |
||
Descrição de produto
ISO7741FQDBQRQ1 Isolador Digital de Propósito Geral 2500Vrms 4 Canal 100Mbps 85kV/μs
Especificações de ISO 7741FQDBQRQ1
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores digitais | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tecnologia | Acoplamento por capacidade |
| Tipo | Propósito geral |
| Poder isolado | - Não, não. |
| Número de canais | 4 |
| Insumos - Página 1/Página 2 | A Bíblia, 1/11 |
| Tipo de canal | Unidireccional |
| Voltagem - Isolamento | 2500 Vrms |
| Imunidade transitória em modo comum (min) | 85 kV/μs |
| Taxa de dados | 100 Mbps |
| Retardo de propagação tpLH / tpHL (máximo) | 16n, 16n |
| Distorção da largura do pulso (máximo) | 4.9ns |
| Tempo de subida / queda (tipo) | 2.4ns, 2.4ns |
| Voltagem - Fornecimento | 2.25V ~ 5.5V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-SSOP (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-SSOP |
| Número do produto de base | ISO 7741 |
Características doISO 7741FQDBQRQ1
• Qualificado para aplicações automotivas
• A qualificação AEC-Q100 com os seguintes resultados:
Temperatura do dispositivo Grau 1: temperatura de funcionamento ambiente de 40°C a 125°C
• Funcional e com segurança
¢ Documentação disponível para auxiliar na concepção de sistemas de segurança funcionais: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• Taxa de transferência de dados de 100 Mbps
• Barreira de isolamento robusta:
️ > 100 anos de vida útil prevista a 1500 VRMS de tensão de funcionamento
¢ Até 5700 VRMS de isolamento
Capacidade de tensão de até 12,8 kV
️ ± 100 kV/μs CMTI típico
• Ampla gama de alimentação: 2,25 V a 5,5 V
• Translação do nível de 2,25 V para 5,5 V
• Opções de saída padrão alta (ISO774x) e baixa (ISO774xF)
• Baixo consumo de energia, tipicamente 1,5 mA por canal a 1 Mbps
• Baixo atraso de propagação: 10,7 ns típico (5 V)
• Robusta compatibilidade electromagnética (EMC)
¢ ESD, EFT e resistência a ondas elevadas a nível do sistema
Proteção contra descargas de contacto através da barreira de isolamento
¢ Baixas emissões
• Opções de pacotes extra-wide SOIC (DWW-16), wide-SOIC (DW-16) e QSOP (DBQ-16)
• Certificações relacionadas com a segurança:
¢ DIN VDE V 0884-11:2017-01
Programa de reconhecimento de componentes UL 1577
Certificações CSA, CQC e TUV
IntroduçãoISO 7741FQDBQRQ1
• Sistema híbrido, elétrico e sistema de transmissão (EV/HEV)
Sistema de gestão de baterias (BMS)
¢ Carregador de bordo
Inversor de tração
Conversor DC/DC
- Inverter e controlador de motor
