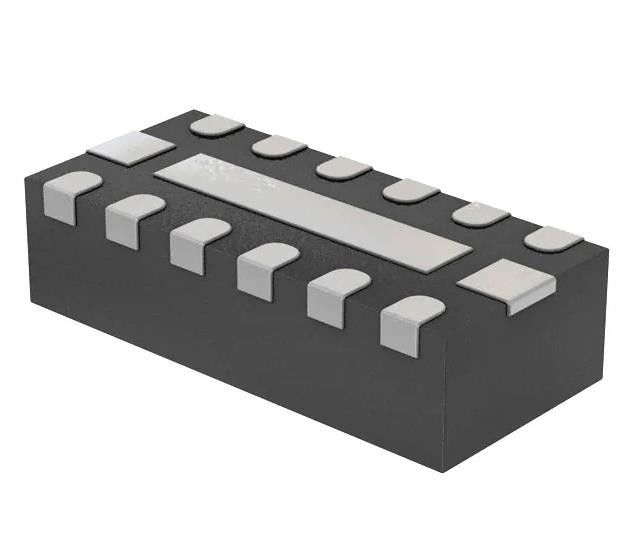

TPD6F002QDSVRQ1 RC (Pi) Filtro EMI 2a Ordem Passagem Baixa 6 Canal C = 17pF
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPD6F002QDSVRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 6 | Frequência central / de corte: | 100 MHz (Cut-off) |
|---|---|---|---|
| Valor da atenuação: | -30 dB @ 800 MHz | Resistência - canal (ohms): | 100 |
| valores: | R = 100 Ohms, C = 17pF | Temperatura de funcionamento: | -40°C ~ 125°C |
| Aplicações: | Automóveis | Ordem do filtro: | 2o lugar |
| Realçar: | 17pF pi Filtro EMI,Filtro EMI pi de 6 canais,TPD6F002QDSVRQ1 |
||
Descrição de produto
TPD6F002QDSVRQ1 RC (Pi) Filtro EMI 2a Ordem Passagem Baixa 6 Canal C = 17pF
Especificações de TPD6F002QDSVRQ1
| TÍPO | Descrição |
| Categoria | Filtros |
| Filtros EMI/RFI (redes LC, RC) | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100, TPD |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Passagem baixa |
| Ordem do filtro | 2o lugar |
| Tecnologia | RC (Pi) |
| Número de canais | 6 |
| Centro / Frequência de corte | 100 MHz (Cut-off) |
| Valor de atenuação | -30 dB @ 800 MHz |
| Resistência - Canal (Ohms) | 100 |
| Valores | R = 100 Ohms, C = 17pF |
| Protecção ESD | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Aplicações | Automóveis |
| Voltagem nominal | - |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 12-WFDFN Exposto |
| Tamanho / Dimensão | 0.118" L x 0,053" W (3,00 mm x 1,35 mm) |
| Altura | 0.032" (0,81mm) |
| Número do produto de base | TPD6F002 |
Características doTPD6F002QDSVRQ1
* AEC-Q101 Qualificado
* Filtragem EMI de seis canais para portas de dados
- -47 dB Attenuação da transmissão a 100 MHz
- -30 dB Perda de inserção a 800 MHz
- -3 dB Largura de banda 100 MHz
* Configuração do filtro Pi-Style (C-R-C) ((R = 100 2, CTOTAL = 34 pF)
* Proteção ESD robusta excede a norma IEC 61000-4-2 (nível 4)
- +20-kV IEC 61000-4-2 Descarga de contacto
- +30-kV IEC 61000-4-2 Descarga no espaço aéreo
* Corrente de baixa fuga 20 nA (máximo)
* Pacote SON de poupança de espaço (3 mm x 1,35 mm)
IntroduçãoTPD6F002QDSVRQ1
• Interface do ecrã LCD
• GPIO
• Interface de memória
• Linhas de dados no cabo flexível
• FPD-Link
