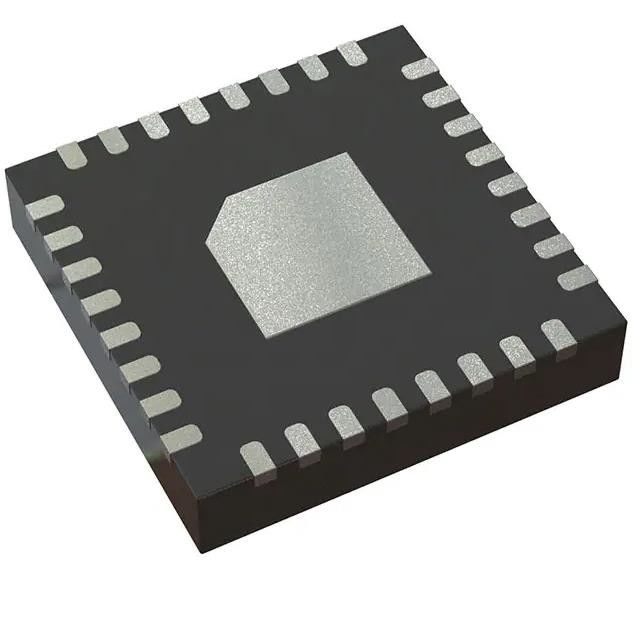

BQ40Z60RHBT IC de carregador de íons de lítio/polímero 32-VQFN (5x5) 26V SMBus
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | BQ40Z60RHBT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Química da bateria: | Íon de Lítio/Polímero | Número de células: | 2 a 4 |
|---|---|---|---|
| Proteção contra falhas: | Sobre a corrente, procurar um caminho mais curto | Voltagem - Fornecimento (máximo): | 26V |
| Interface: | SMBus | Temperatura de funcionamento: | -40°C ~ 85°C (TA) |
| Embalagem / Caixa: | 32-VFQFN Pad exposto | Pacote de dispositivos do fornecedor: | 32 VQFN (5x5) |
| Realçar: | IC de carregamento SMBus BQ40Z60RHBT,IC de carregador de polímeros BQ40Z60RHBT,32 VQFN (5x5) BQ40Z60RHBT IC de carregamento |
||
Descrição de produto
BQ40Z60RHBT IC de carregador de íons de lítio/polímero 32-VQFN (5x5) 26V SMBus
Especificações de BQ40Z60RHBT
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Carregadores de baterias | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Química da bateria | Íons de lítio/polímero |
| Número de células | 2 ~ 4 |
| Corrente de carga | - |
| Características programáveis | - |
| Proteção contra falhas | Sobrecorrente, curto-circuito |
| Corrente de carga - Max | - |
| Voltagem da bateria | - |
| Voltagem - Fornecimento (máximo) | 26 V |
| Interface | SMBus |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 32-VFQFN Pad exposto |
| Pacote de dispositivos do fornecedor | 32 VQFN (5x5) |
| Número do produto de base | BQ40Z60 |
Características doBQ40Z60RHBT
• Unidade de Gestão de Baterias de Lítio-Íon ou Lítio-Polímero totalmente integrada de 2 a 4 séries
• Faixa de tensão de entrada no Pack+: 2,5 V a 25 V
• Eficiência do carregador > 92%
• Faixa de funcionamento do carregador de bateria: 4 V a 25 V
• Carregador de bateria, controlador de caixa de 1 MHz para NFETs externos
️ Começo suave para limitar a corrente de correria
Proteção do limite de corrente para interruptores externos
¢ Carregamento programável
Suporta os modos de carregamento JEITA/Enhanced
• Medir o combustível
¢ Integrador de 16 bits de alta resolução para contador de Coulomb
ADC, 16 bits para medições de precisão V, I e T com multiplexador de 16 canais
¢ Apoio à amostragem simultânea CC e ADC (conversão de potência)
Suporta interface SMBus v2.0 de dois fios com opção de programação acelerada de 400 kHz
¢ Código de autenticação de mensagem hash SHA-1 (HMAC) Responder para aumentar a segurança do pacote de baterias
Chave dividida (2 × 64) armazenada em memória segura
Suporta atualizações de campo
• Protecção da AFE
Proteção contra correntes programáveis
¢ Corrente excedentária na descarga
Corrente de curto-circuito em carga
Corrente de curto-circuito em descarga
• N-FET High-Side Protection FET Drive
• Suporte para quatro LEDs
• Entrada de termistores para NTC
• Pacote QFN compacto de 32 pines (RHB)
IntroduçãoBQ40Z60RHBT
• Notebooks, Ultrabooks, Netbooks, Tablets, UMPCs
• Equipamento médico e de ensaio
• Instrumentos portáteis
