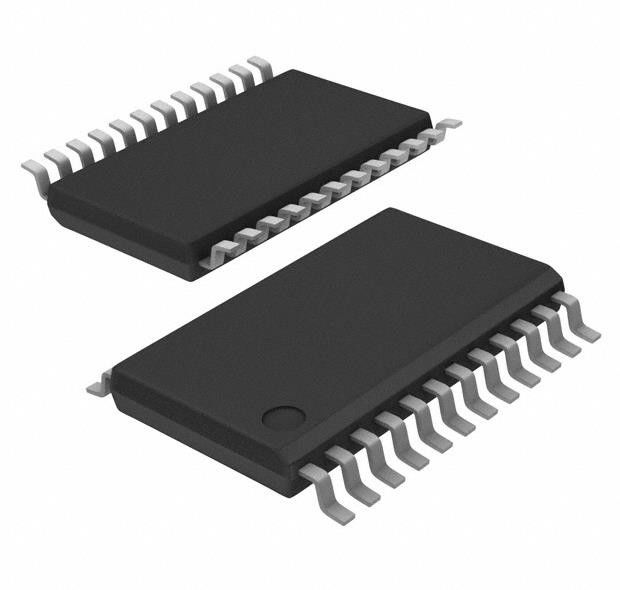

UCC28950QPWRQ1 Regulador de ponte completa Controlador de saída positivo IC 24-TSSOP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC28950QPWRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 6 | Fases de saída: | 1 |
|---|---|---|---|
| Voltagem - Fornecimento (Vcc/Vdd): | 8V ~ 17V | Frequência - Troca: | 50 kHz ~ 1 MHz |
| Ciclo de dever (máximo): | 95% | Rectificador síncrono: | - Sim, sim. |
| Características de controlo: | O controle de tempo inoperante, permite, controle de frequência, começo macio | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
| Realçar: | UCC28950QPWRQ1 Regulador de ponte completa,Regulador de ponte completa 24-TSSOP,UCC28950QPWRQ1 |
||
Descrição de produto
UCC28950QPWRQ1 Regulador de ponte completa Controlador de saída positivo IC 24-TSSOP
Especificações de UCC28950QPWRQ1
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Controladores de comutação de CC | |
| Mfr | Texas Instruments |
| Série | Automóveis, AEC-Q100 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de saída | Condutor de transistor |
| Função | Aumentar/Reduzir |
| Configuração de saída | Positivo |
| Topologia | Ponte completa |
| Número de saídas | 6 |
| Fases de produção | 1 |
| Voltagem - Fornecimento (Vcc/Vdd) | 8V ~ 17V |
| Frequência - Troca | 50 kHz ~ 1 MHz |
| Ciclo de trabalho (máximo) | 95% |
| Rectificador síncrono | - Sim, sim. |
| Sincronização de relógio | - Sim, sim. |
| Interfaces em série | - |
| Características de controlo | Controle de tempo morto, ativar, controle de frequência, arranque suave |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 24-TSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 24-TSSOP |
| Número do produto de base | Classificação dos produtos |
Características doUCC28950QPWRQ1
* Qualificado para aplicações automotivas
* AEC-Q100 Qualificado com os seguintes resultados:
- Grau de temperatura do dispositivo 1: -40°C a 125°C
- Dispositivo HBM ESD Nível de classificação H2
- Dispositivo CDM ESD Nível de classificação C3B
* Capacidade de comutação de tensão zero de ressonância de larga distância (ZVS) melhorada
* Controle direto do rectificador síncrono (SR)
* Gerenciamento da Eficiência de Carga Leve Incluindo
- Operação em modo de explosão.
- Modo de condução descontínua (DCM), controlo dinâmico SR de ligação/desligação com limiar programável
- Retardo Adaptativo Programável
* Controle do modo de corrente média ou máxima com compensação de inclinação programável e controlo do modo de tensão
* Função de arranque suave e ativação de circuito fechado
* Frequência de comutação programável até 1MHz com sincronização bidirecional
* (+ 3%) Proteção do limite de corrente ciclo a ciclo
IntroduçãoUCC28950QPWRQ1
* Conversores de ponte completa com deslocamento de fase
* Sistemas de energia industrial
* Arquiteturas de potência de alta densidade
* Inversores solares e veículos eléctricos
