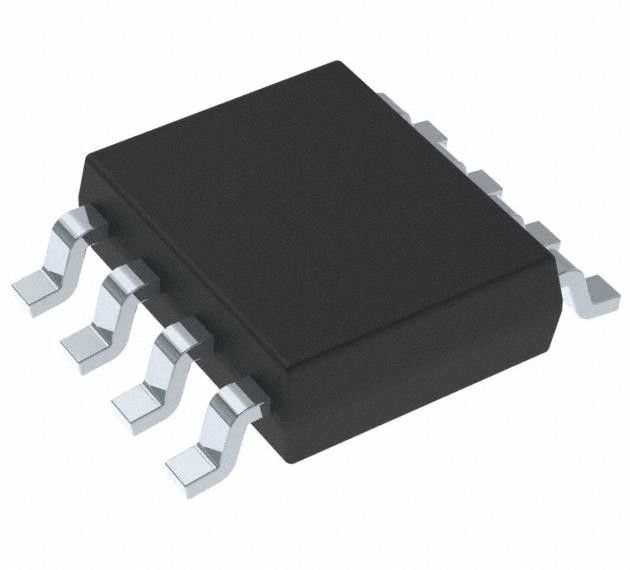

LM22670MR-ADJ/NOPB Regulador de comutação IC Positivo ajustável 1.285V 1 Saída 3A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM22670MR-ADJ/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de saída: | Ajustável | Número de saídas: | 1 |
|---|---|---|---|
| Voltagem - Entrada (min): | 4.5V | Voltagem - Entrada (máximo): | 42 V |
| Voltagem - saída (min/fixa): | 1.285V | Voltagem - Saída (máximo): | 37V |
| Corrente - Saída: | 3A | Frequência - Troca: | 500 kHz |
| Realçar: | 1.285V LM22670MR-ADJ/NOPB Regulador de comutação IC,IC regulador de comutação LM22670MR-ADJ/NOPB ajustável,IC de regulador de comutação LM22670MR-ADJ/NOPB positivo |
||
Descrição de produto
LM22670MR-ADJ/NOPB Regulador de comutação IC Positivo ajustável 1.285V 1 Saída 3A
Especificações de LM22670MR-ADJ/NOPB
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | Simple Switcher® |
| Pacote | Tubos |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 4.5V |
| Voltagem - Entrada (máximo) | 42 V |
| Voltagem - saída (min/fixa) | 1.285V |
| Voltagem - Saída (máximo) | 37 V |
| Corrente - Saída | 3A |
| Frequência - Troca | 500 kHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-PowerSOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SO PowerPad |
| Número do produto de base | LM22670 |
Características doLM22670MR-ADJ/NOPB
* Ampla gama de tensão de entrada: 4,5 V a 42 V
* Controle do modo de tensão internamente compensado
* Estável com condensadores cerâmicos de baixa ESR
* Pacote de PFM MOSFET N-canal de 120 mQ
* MOSFET de 100mQ de canal N SO Power PADTM-8Package
* Opções de tensão de saída:-ADJ (Outputes tão baixas quanto 1.285 V) -5.0 (Output Fixed to 5 V)
* +1,5% Precisão de referência de feedback
* Frequência de comutação padrão de 500 kHz
* Frequência de comutação e sincronização ajustáveis
* -40°C a 125°C Temperatura da junção de funcionamento
* Precision Enable Pin
* Diodo integrado com tira de botão
* Iniciação suave integrada
* WEBENCH totalmente habilitado
* O LM22670-Q1 é um produto de categoria automóvel que é AEC-Q100 Grade 1 Qualified (-40C a +125°C de temperatura de junção de funcionamento)
Aplicações deLM22670MR-ADJ/NOPB
* Controle industrial
* Sistemas de Telecomunicações e Datacom
* Sistemas embutidos
* Conversões a partir de trilhos de entrada padrão de 24 V, 12 V e 5 V
