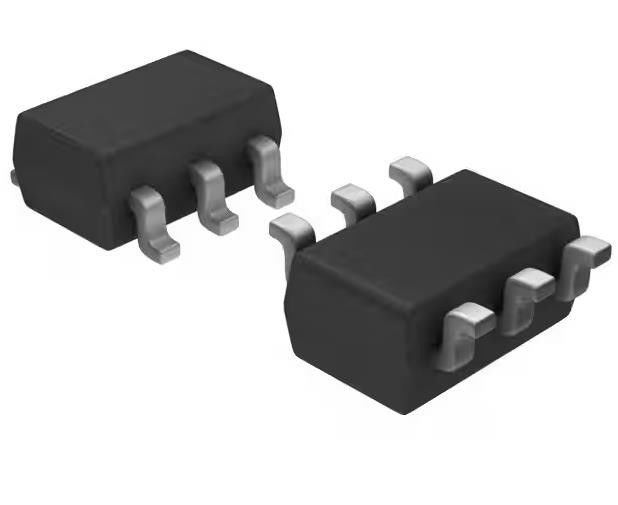

TPS22917DBVT Interruptor de alimentação/condutor 1:1 P-Channel 2A SOT-23-6 -40°C ~ 125°C
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS22917DBVT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Relação - Input:Output: | 0,042361111 |
|---|---|---|---|
| Configuração de saída: | Lado alto | Tipo de saída: | P-canal |
| Voltagem - Carga: | 0V ~ 5.5V | Voltagem - Fornecimento (Vcc/Vdd): | 1V ~ 5,5V |
| Atual - saída (máxima): | 2A | RDS em (tipo): | 80mOhm |
| Realçar: | TPS22917DBVT Interruptor/condutor de energia de canal P,TPS22917DBVT Interruptor de alimentação/condutor,SOT-23-6 TPS22917DBVT Interruptor de alimentação/condutor |
||
Descrição de produto
TPS22917DBVT Interruptor de alimentação/condutor 1:1 P-Channel 2A SOT-23-6 -40°C ~ 125°C
Especificações de TPS22917DBVT
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Interruptores de distribuição de energia, condutores de carga | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Digi-Reel® | |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Input:Output | 0.042361111 |
| Configuração de saída | Lado superior |
| Tipo de saída | Canal P |
| Interface | Ativar/desactivar |
| Voltagem - Carga | 0V ~ 5,5V |
| Voltagem - Fornecimento (Vcc/Vdd) | 1V ~ 5,5V |
| Corrente - Saída (máximo) | 2A |
| Rds On (tipo) | 80 mOhm |
| Tipo de entrada | Não invertível |
| Características | Descarga de carga, taxa de deslocamento controlada |
| Proteção contra falhas | Corrente inversa |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | SOT-23-6 |
| Embalagem / Caixa | SOT-23-6 |
| Número do produto de base | TPS22917 |
Características doTPS22917DBVT
• Faixa de tensão de funcionamento de entrada (VIN): 1 V a 5,5 V
• Corrente contínua máxima (IMAX): 2 A
• Resistência de ligação (RON):
¥ 5 VIN = 80 mΩ (típico)
¥ 1,8 VIN = 120 mΩ (típico)
1 VIN = 220 mΩ (típica)
• Consumo de energia ultra-baixo:
¢ Estado ON (IQ): 0,5 μA (típico)
O estado desligado (ISD): 10 nA (típico)
• Desligação do pin Smart ON (RPD):
¢ ON ≥ VIH (ION): 10 nA (máximo)
O valor da luz emitida deve ser igual ou superior a:
• Limites de corrente de entrada (toneladas) de ligação ajustável:
¢ 5 V TON = 100 μs a 72 mV/μs (CT = aberto)
5 V TON = 4000 μs a 2,3 mV/μs (CT = 1000 pF)
• Tempo de descarga e queda de saída ajustável:
️ Resistência QOD opcional ≥ 150 Ω (interna)
• Bloqueio de corrente inversa (RCB) sempre ligado:
Corrente de ativação (IRCB): 500 mA (típica)
¢ vazamento inverso (IIN,RCB): ¢1 μA (máximo)
IntroduçãoTPS22917DBVT
• Sistemas industriais
• Caixa de montagem
• Medidores de glicose no sangue
• Ponto de venda eletrónico
