TPS43061RTER Regulador de impulso de saída positiva Step-Up DC-DC Controlador IC 16-WQFN
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS43061RTER |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de bocados: | 10 | Taxa de amostragem (por segundo): | 200 mil. |
|---|---|---|---|
| Número de entradas: | 2 | Tipo de entrada: | Único terminado |
| Interface de dados: | SPI, DSP | Relação - ENVIANDO E SEGURANDO: CAD: | 1:01 |
| Realçar: | Controlador de circuito integrado CC-DC Step-Up,IC do controlador DC-DC de saída positiva,16-WQFN DC-DC Controller IC |
||
Descrição de produto
TPS43061RTER Regulador de impulso de saída positiva Step-Up DC-DC Controlador IC 16-WQFN
Especificações de TPS43061RTER
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Controladores de comutação de CC | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Digi-Reel® | |
| Tipo de saída | Condutor de transistor |
| Função | Aumentar |
| Configuração de saída | Positivo |
| Topologia | Aumentar |
| Número de saídas | 1 |
| Fases de produção | 1 |
| Voltagem - Fornecimento (Vcc/Vdd) | 4.5V ~ 38V |
| Frequência - Troca | 50 kHz ~ 1 MHz |
| Ciclo de trabalho (máximo) | - |
| Rectificador síncrono | - Sim, sim. |
| Sincronização de relógio | - Não, não. |
| Interfaces em série | - |
| Características de controlo | Ativar, controlo de frequência, energia boa, arranque suave |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |

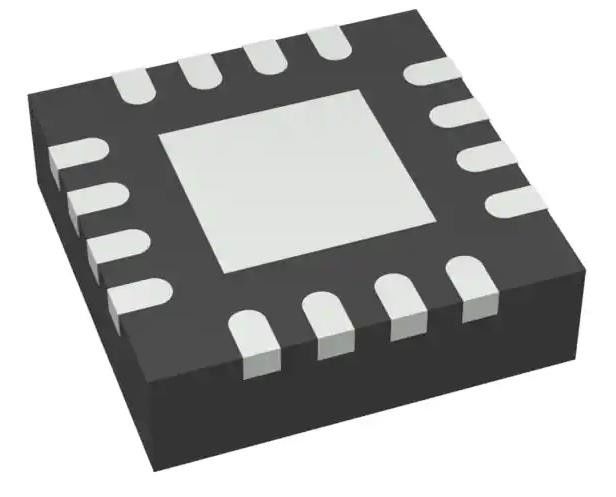

| Embalagem / Caixa | Pad 16-WFQFN Exposto |
| Pacote de dispositivos do fornecedor | 16-WQFN (3x3) |
| Número do produto de base | TPS43061 |
Características doTPS43061RTER
• Tensão de saída máxima de 58 V
• Faixa VIN de 4,5 a 38 V (40 V Máximo Absoluto)
• TPS43060: 7.5-V Gate Drive otimizado para MOSFETs de limiar padrão
• TPS43061: Motor de portão de 5,5 V otimizado para MOSFETs de baixa potência NexFETTM
• Controle de modo de corrente com compensação de inclinação interna
• Frequência ajustável de 50 kHz a 1 MHz
• Capacidade de sincronização com relógio externo
• Tempo de arranque suave ajustável
• Sensores de corrente de DCR ou resistor do inductor
• Indicador de potência-boa tensão de saída
• ± 0,8% Voltagem de referência de resposta
• Corrente de alimentação de desligamento de 5 μA
• Corrente quiescente operacional de 600 μA
• Diodo Bootstrap integrado (TPS43061)
• Limite de corrente ciclo a ciclo e desligamento térmico
• Bloqueio de Baixa Tensão Ajustável (UVLO) e Proteção contra Supervoltagem de Saída
• Pequeno pacote WQFN de 16 pinos (3 mm × 3 mm) com PowerPADTM
• ¥40°C a 150°C Intervalo de TJ operacional
IntroduçãoTPS43061RTER
• Thunderbolt Port para PC
• Sistemas de energia dos automóveis
• Voltas sincrônicas
• Amplificadores de potência GaN RF
• Acessórios para tablets
• Sistemas movidos a bateria
• Sistemas de alimentação de autocarros de corrente contínua de 5 V, 12 V e 24 V
