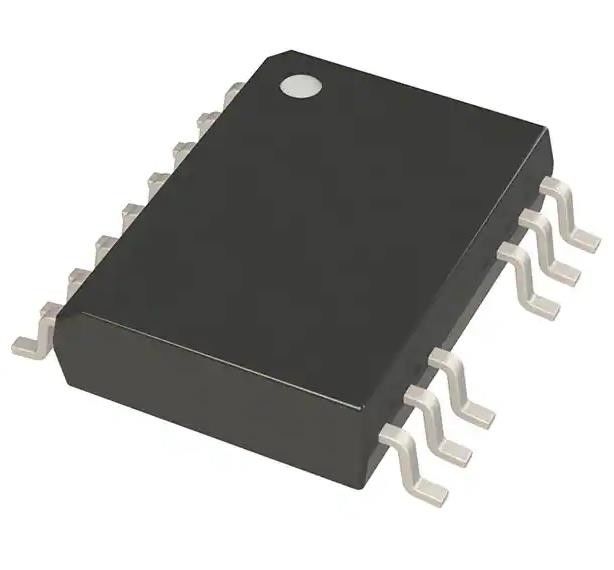

UCC21530BQDWKRQ1 4A 6A condutor de porta acoplamento capacitivo 5700Vrms 2 canais
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC21530BQDWKRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Número de canais: | 2 | Tensão - isolamento: | 5700Vrms |
|---|---|---|---|
| Imunidade transiente do modo comum (minuto): | 100 V/ns | TpLH/tpHL do atraso de propagação (máximo): | 30n, 30n |
| Distorção da largura de pulso (máxima): | 6n | Tempo de subida / queda (tipo): | 6n, 7n |
| Realçar: | 6A UCC21530BQDWKRQ1 Condutor de porta,2 canais UCC21530BQDWKRQ1 condutor de porta,4A UCC21530BQDWKRQ1 Condutor de porta |
||
Descrição de produto
UCC21530BQDWKRQ1 4A, 6A Portão condutor acoplamento capacitivo 5700Vrms 2 canal
Especificações de UCC21530BQDWKRQ1
| TÍPO | Descrição |
| Categoria | Aparelhos de isolamento |
| Isoladores - condutores de portões | |
| Mfr | Texas Instruments |
| Série | Automóvel, AEC-Q100, Segurança Funcional (FuSa) |
| Pacote | Tape & Reel (TR) |
| Tecnologia | Acoplamento por capacidade |
| Número de canais | 2 |
| Voltagem - Isolamento | 5700Vrms |
| Imunidade transitória em modo comum (min) | 100 V/ns |
| Retardo de propagação tpLH / tpHL (máximo) | 30n, 30n |
| Distorção da largura do pulso (máximo) | 6n |
| Tempo de subida / queda (tipo) | 6n, 7n |
| Corrente - Alta e baixa potência | 4A, 6A |
| Corrente - Pico de saída | 4A, 6A |
| Voltagem - para a frente (Vf) (tipo) | - |
| Voltagem - Fornecimento de saída | 14.7V ~ 25V |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 14-SOIC (0,295", 7,50 mm de largura) |
| Pacote de dispositivos do fornecedor | 14-SOIC |
| Agência de homologação | CQC, CSA, UL, VDE |
| Número do produto de base | Classificação dos produtos |
Características doUCC21530BQDWKRQ1
• AEC-Q100 qualificado com:
Classe de temperatura do dispositivo 1
¢ Dispositivo HBM nível de classificação ESD H2
¢ Nível de classificação C6 do MDL ESD do dispositivo
• Segurança funcional gerida pela qualidade
¢ Documentação disponível para auxiliar na concepção de sistemas funcionais de segurança
• Universal: duplo condutor de lado baixo, duplo de lado alto ou halfbridge
• Pacote SOIC-14 (DWK) de corpo largo
• 3,3 mm de espaçamento entre os canais do condutor
• Parâmetros de comutação:
¢ 19-ns atraso típico de propagação
¢ largura mínima do pulso de 10 ns
¢ correspondência de atraso máximo de 5 ns
Distorção máxima da largura do pulso de 6 ns
• Imunidade transitória de modo comum (CMTI) superior a 100 V/s
• Duração da barreira de isolamento > 40 anos
• Fonte de pico 4-A, saída de sumidouro de pico 6-A
• Entradas compatíveis com TTL e CMOS
• Faixa de entrada VCCI de 3 V a 18 V
• Fornecimento de motor de saída VDD de até 25 V
Opções UVLO VDD de 8 V e 12 V
• Superposição e tempo morto programáveis
• Rejeita pulsos de entrada e transientes de ruído inferiores a 5 ns
• Faixa de temperatura de funcionamento ¥40 a +125°C
• Certificações relacionadas com a segurança:
¢ isolamento 8000-VPK por DIN V VDE V 0884-11 :2017-01
- isolamento de 5,7 kVRMS durante 1 minuto por UL 1577
Certificação CSA de acordo com as normas de equipamento final IEC 60950-1, IEC 62368-1, IEC 61010-1 e IEC 60601-1
Certificação CQC de acordo com a norma GB4943.1-2011
IntroduçãoUCC21530BQDWKRQ1
• Carregadores de baterias HEV e BEV
• Cordas solares e inversores centrais
• pilhas de carregamento AC/DC e DC/DC
• Inversor AC e servo-acionamento
• Transmissão de energia AC/DC e DC/DC
• Sistemas de armazenamento de energia
